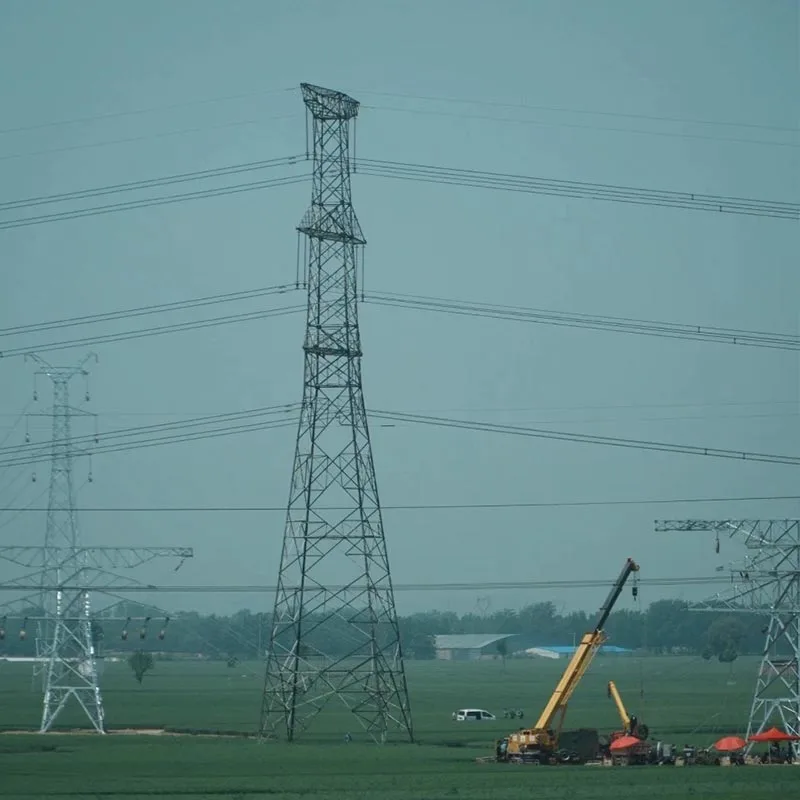

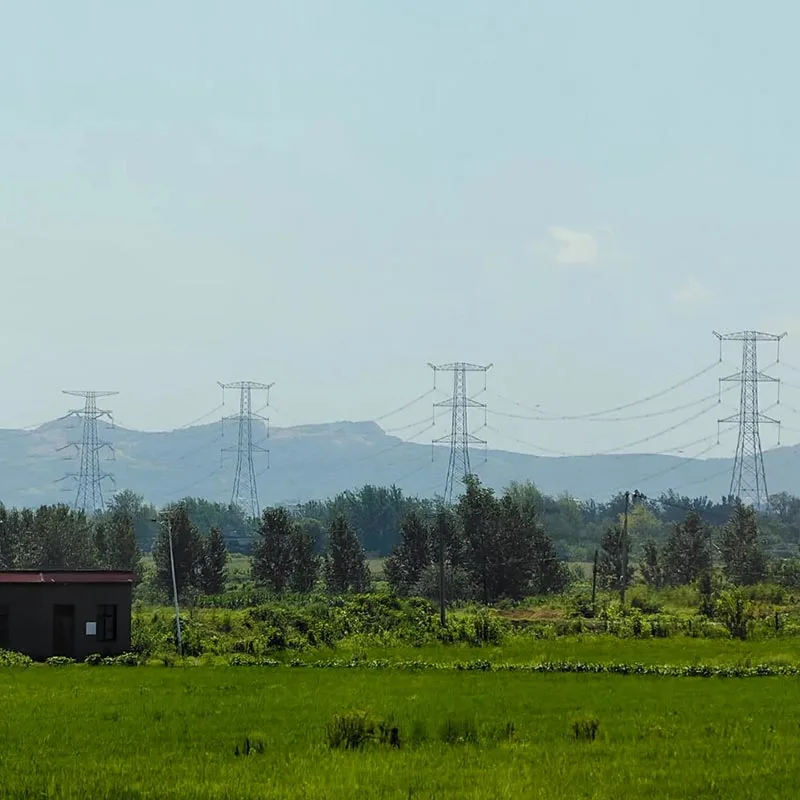

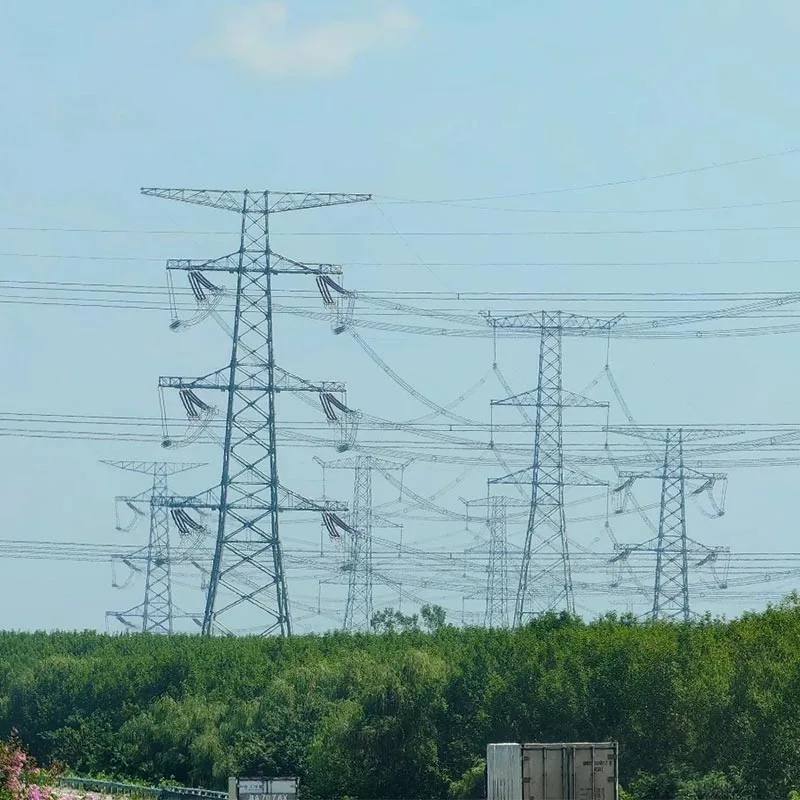

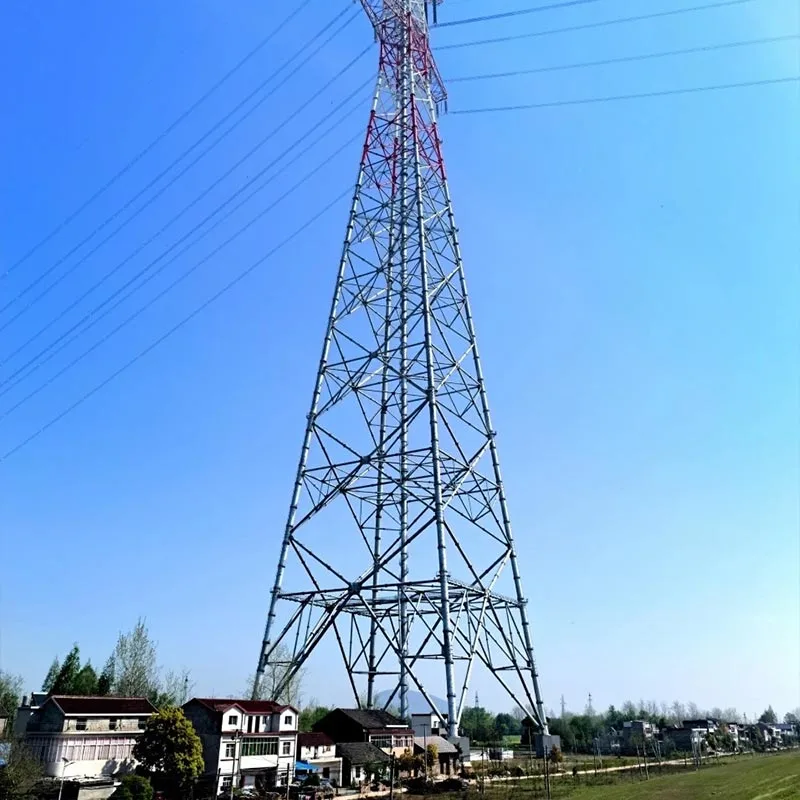

Spenningstårn for kraftoverføring

Qingdao Anbang New Energy Power Transmission Tension Tower er et kjernestøtteutstyr som passer for 110kV-1000kV høyspent og ultra-høyspent overføringslinjer, også kjent som et spenningstårn eller vinkeltårn. Velg oss som din produsent og leverandør, vi kan tilby one-stop-løsninger over hele verden.

Vårt tårn følger GB/T 2694-2018 produksjonsstandard og bruker en høyfast vinkel stålgitterstruktur, spesielt designet for linjesvinger, seksjonering og endepunkter. Den kan effektivt tåle lederspenning, tåle ekstreme forhold, og oppnå stabil forankring og sikker overføring av kraftledningen.

Power Transmission Tension Towers er mye brukt i langdistanse overføring på tvers av regioner, ny energiinnsamling og leveranse og byggeprosjekter for kraftnett. Med fordeler som høy stabilitet, langvarig korrosjon motstand, og praktisk installasjon, de har blitt nøkkelutstyr for å sikre sikker og økonomisk drift av kraftnett, som fremhever styrken til kinesisk intelligent produksjon.

Kjernefordeler

Høy styrke belastningsmotstand

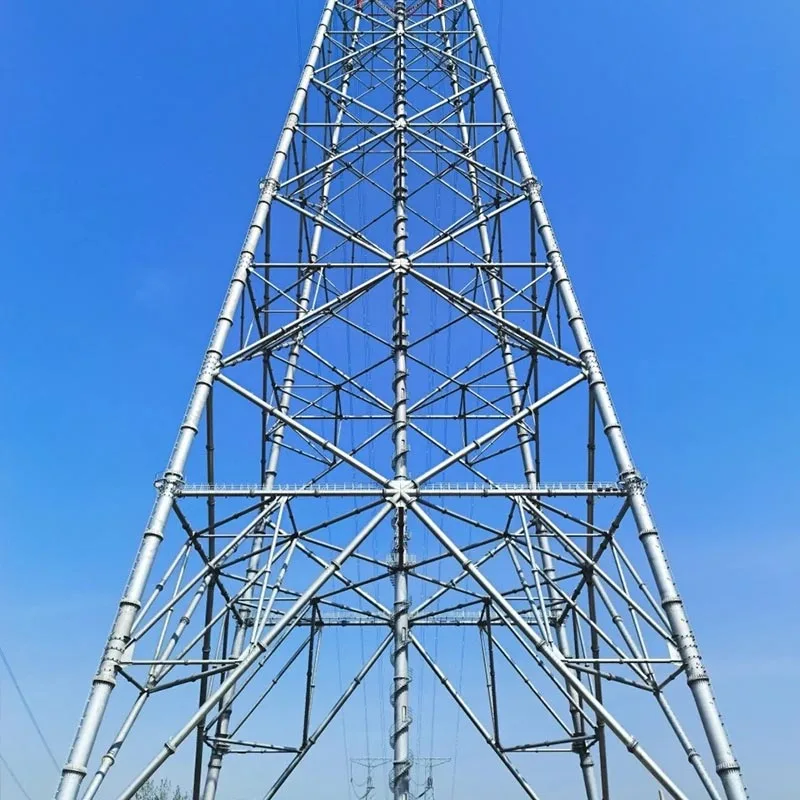

Hovedmaterialene til overføringsspenningstårnet er Q355B og Q420B høyfast vinkelstål, med en gitterfagverkskonstruksjon som sikrer jevn og rimelig stressfordeling.

Den kan effektivt bære den aksiale spenningen til ledere, vindbelastning, isbelastning og seismiske effekter, og kan imøtekomme linjevinkelkrav fra 2° til 30°.

Den strukturelle stabiliteten overgår langt industristandarder, eliminere risikoen for progressiv kollaps av ledningene og sikre sikkerheten til overføringslinjene.

Langvarig vedlikeholdsfri

Transmisjonens spenningstårn bruker en dobbel anti-korrosjon system for varmgalvanisering og epoksypulverlakkering, strengt etter GB/T 13912-standardkravene.

Den anti-korrosjons levetid er ≥30 år, noe som gjør den egnet for tøffe utendørsmiljøer som kystområder, saltvann-alkaliland og høykalde fjellområder, noe som reduserer hele livssyklusdriften betydelig og vedlikeholdskostnader for overføringsspenntårn og minimere senere reparasjonsinvesteringer.

Standardisert prefabrikasjon og praktisk installasjon

Power Transmission Tension Tower er fullt fabrikkstandardisert prefabrikkert, med komponentnøyaktighet kontrollert innenfor ±0,5 mm, strengt produsert iht. GB/T 2694-2018 tekniske forhold.

Montering på stedet bruker boltforbindelser uten behov for kompleks konstruksjon utstyr, som muliggjør rask montering, betydelig forkorting av byggesykluser, forbedret prosjekteffektivitet og tilpasses ulike terrenginstallasjonskrav.

Tilpassbar tilpasning

Transmisjonens struktur, dimensjoner og spesifikasjoner spenningstårnet kan tilpasses i henhold til linjespenningsnivåer, svingvinkler, terrengforhold og belastning krav.

Den dekker flere konfigurasjoner, inkludert kopptype, uglehodetype og "tørr" type, tilpasset AC/DC overføringssystemer av forskjellige typer som oppfyller kravene til strekklager for linjer fra 110kV til 1000kV, og egnet for komplekse miljøer som ørkener, fjell og kystområder.

Høyt nivå beskyttelse

Transmisjonsstrekktårnet har en seismisk motstandsvurdering på 7–8, oppfyller GB 50260-standarder, med beskyttelsesnivåer på IP23–IP54.

Den viser utmerket vindmotstand, ismotstand, og lynbeskyttelse, i stand til å motstå sterke vindbelastninger på 0,35KN/m²–0,75KN/m² og 8 mm isforhold, som sikrer stabil drift under ekstremvær og opprettholdelse av uavbrutt ytelse på overføringslinjen.

Prinsippet for produktfunksjon

Som den "stive forankringsnoden" til en overføringslinje, er kjernefunksjonen til et kraftoverføringsspenntårn å bære lederspenning, balansere kreftene på linjen, og sikre stabil drift av overføringslinjen. Den prinsippet om funksjonen gjenspeiles hovedsakelig i tre aspekter:

Først strekklager og forankring.Transmisjonens spenningstårn fester lederne gjennom tårnhodet tverrarm og strekkisolatorstrenger, mottar og balanserer aksialspenningen på begge sider av lederen ved linjevendinger, segmenteringer eller terminalposisjoner, forhindrer lederstrekking eller løsgjøring, og unngår linje forskyvning, og gir stiv støtte for linjen.

For det andre kraftbalanse og overføring.Gittervinkelen stålstrukturen til transmisjonens spenningstårn er designet gjennom profesjonell mekanisk simulering for jevnt å overføre ulike krefter som lederspenning, vindbelastning og islast til tårnfundamentet, forhindrer lokal spenningskonsentrasjon, unngår tårndeformasjon eller skade, og sikre langsiktig strukturell stabilitet av tårnet.

For det tredje, optimalisering av linjeoppsett.Ved hjelp av rimelig vinkeldesign og strukturell konfigurasjon, gir overføringen strekktårn muliggjør linjevending og segmentkontroll, balanserer linjeparameterasymmetri, reduserer ekstra linje tap og elektromagnetisk interferens, og sikrer trygg avstand mellom ledere og bakken eller bygninger, oppfyller kravene i DL/T5352-2018-standarder og sikrer overføringssikkerhet og strømkvalitet.

Våre tjenester

Tilpasset løsningsdesign

Stole på et profesjonelt FoU-team og ingeniørerfaring, kombinert med kundenes overføringslinjeparametere, terrengforhold og belastningskrav, vi tilbyr eksklusiv strukturell design, spenning beregning, optimalisering av vinkelskjema og generelle tekniske konsulenttjenester for overføringsspenntårn, sikre at tårnene nøyaktig samsvarer med tekniske behov.

One-Stop-produksjon

Qingdao Anbang har en moderne selveid fabrikk, som oppnår full-kjede kontroll over overføring strekktårn fra råvareinnkjøp, skjæring, sveising, korrosjonsbeskyttelsesbehandling til ferdig produkt inspeksjon.

Hver prosedyre følger strengt GB/T 2694-2018-standarden og gjennomgår ikke-destruktiv testing for å sikre tårnkvaliteten oppfyller standardene.

Teknisk støtte på stedet

Vi tilbyr installasjonsveiledning på stedet, prosedyreforklaring, teknisk igangkjøring, og andre tjenester for overføringsspenningstårn, sender profesjonelle teknikere for å hjelpe til med å løse ulike problemer under konstruksjonen, for å sikre at tårnene er installert i henhold til standarder og effektivt satt inn operasjon.

Fullsyklus ettersalgsgaranti

Power Transmission Tension Towers leveres med ≥30 års garanti. Vi har etablert en omfattende oppfølgingsmekanisme etter salg, regelmessig inspeksjon av driftsstatusen til produktene, livslang teknisk støtte og nødreparasjonstjenester, reagerer raskt på kundens behov, og sikrer langsiktig stabil drift av tårnene, reduserer kundenes drifts- og vedlikeholdsrisiko.

Produktspesifikasjoner
