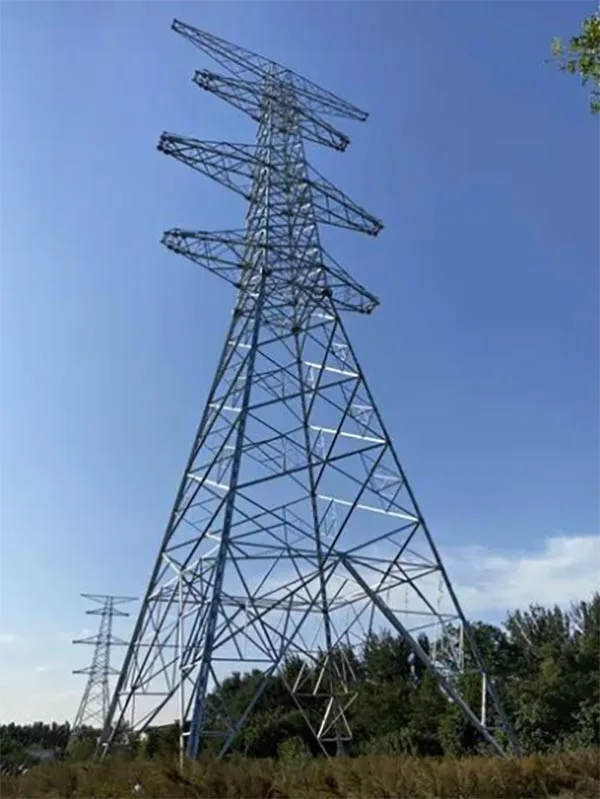

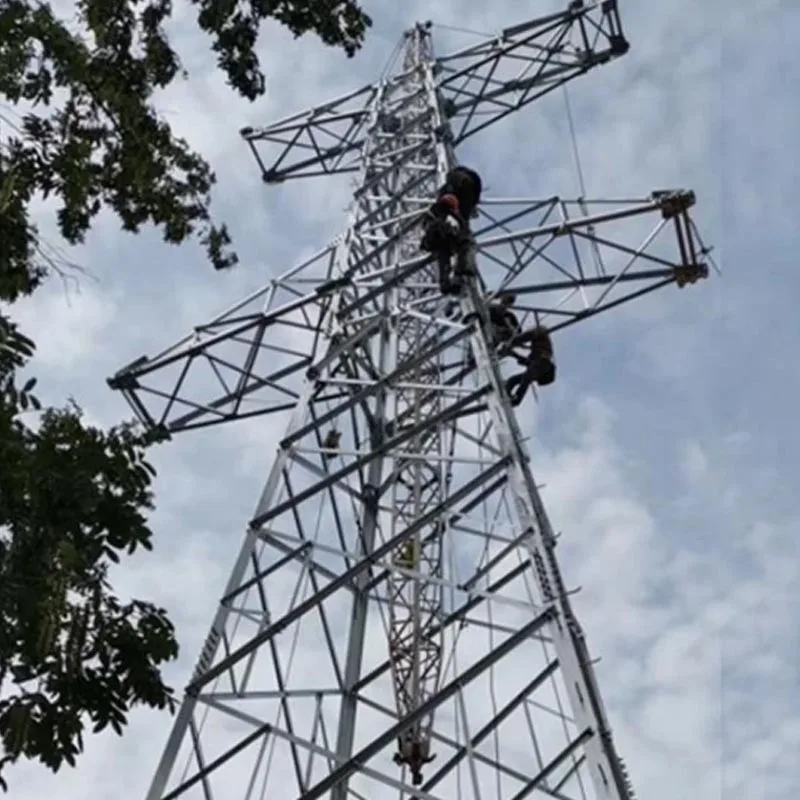

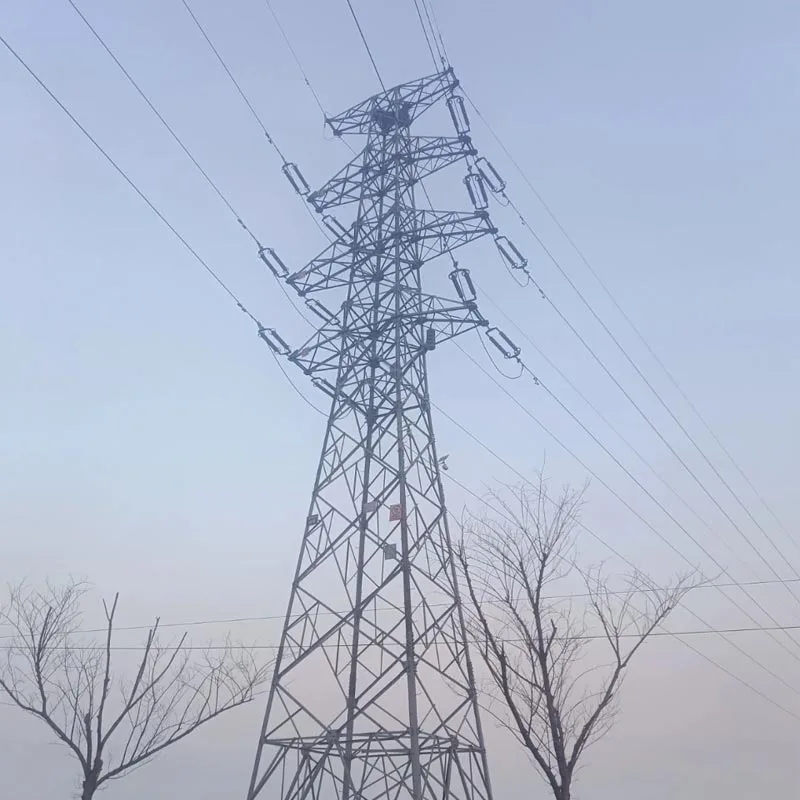

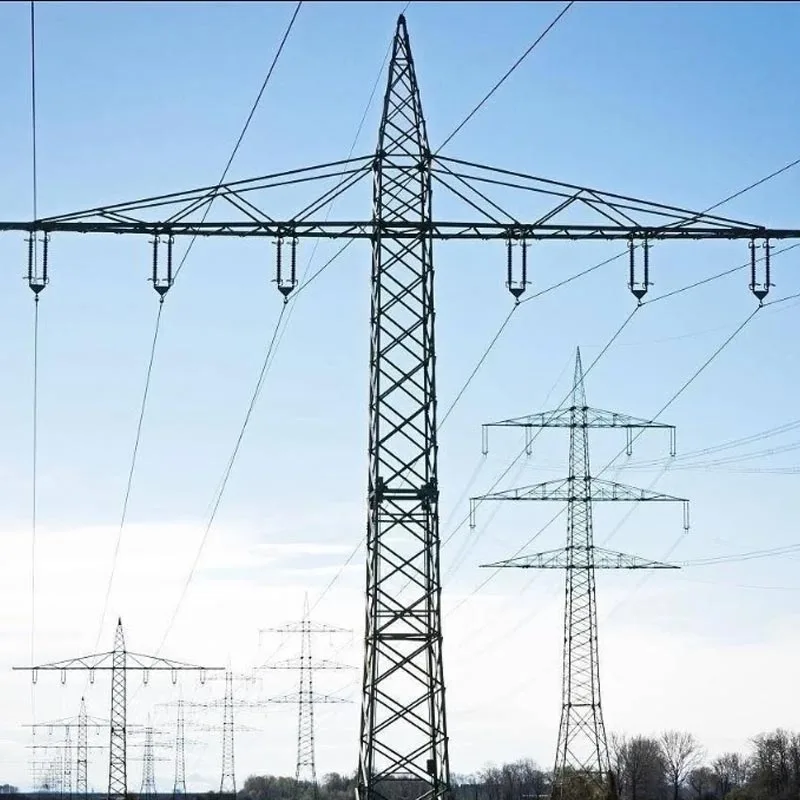

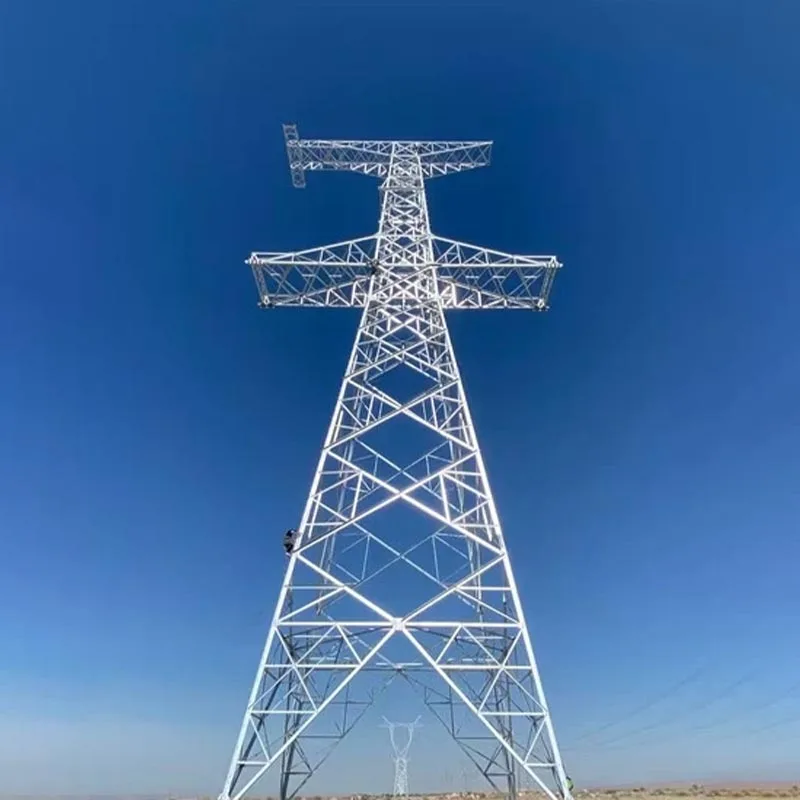

Transposisjonstårn i galvanisert vinkelstål

Qingdao Anbang New Energys galvaniserte vinkelståltransposisjonstårn velger høystyrke nasjonal standard galvanisert vinkelstål som kjernebærende komponent. Den overordnede strukturen er optimalisert gjennom profesjonelle mekaniske beregninger og design, hovedsakelig for 110kV til 500kV høyspent og ultrahøyspent AC-overføring linje scenarier, spesielt brukt for å oppnå ryddig faseforskyvning av trefaseledere.

Den adresserer effektivt problemer forårsaket av asymmetrisk lederarrangement under langdistanseoverføring, for eksempel ubalansert kapasitiv strøm, overdreven linjetap, spenningssvingninger og relébeskyttelsesavvik, og forbedrer dermed strømnettet overføringseffektivitet fra kilden og sikrer langsiktig sikker, stabil og pålitelig drift av enheten overføringssystem.

Produktet bruker en moden varmgalvaniserende anti-korrosjonsprosess gjennomgående, med et jevnt og tett sinklag som fester seg sterkt, øker korrosjons- og aldringsmotstanden betydelig, og tilpasser seg tøffe og komplekse miljøer som kystnær høysalttåke, industrielle forurensningsområder og kaldt snødekt klima.

Utnytte Qingdao Anbang Ny Energys moderne produksjonsbase, standardiserte og fabrikkpresisjonsproduksjon oppnås, med streng kvalitet kontrollprosesser brukt fra skjæring av råmaterialer, stansing og sveising til galvanisering og prøvemontering, som effektivt sikrer komponentens nøyaktighet og konsistens.

Dette galvaniserte vinkelstål faseskiftende tårnet kan fullt ut tilpasse seg forskjellige spenningsnivåer, terrengforhold, og linjedesignkrav, og samtidig som den tilbyr utmerket strukturell styrke og vind- og jordskjelvmotstand også vurderer monteringsvennlighet på stedet og enkel fremtidig vedlikehold, noe som gjør det til en trygg, effektiv og kostnadseffektiv foretrukket løsning for ulike faseskiftende renoveringer og nybyggprosjekter.

Kjernefordeler

Korrosjonsbestandighet, lang levetid

Bruker varmgalvanisering med sinklag tykkelse ≥85μm, danner et tett beskyttende lag som gir både fysisk barriere og elektrokjemisk beskyttelse.

Utendørs vedlikeholdsfri levetid overstiger 30 år, egnet for tøffe miljøer som kyst- og industriområder.

Stabil struktur

Laget av høyfast Q235/Q345 galvanisert vinkelstål som grunnmaterialet, med gitterdesign.

Vindmotstand ≥30 m/s, isdekningsmotstand ≥8 mm, seismisk intensitet 8, som oppfyller belastningskrav i komplekse terreng og ekstremt klima.

Praktisk vedlikehold

Galvanisert vinkelstål Transponering Towers bruk en modulær faseseparasjonsdesign, som muliggjør presis trefaset ledersvitsjing uten jumperledninger.

Den strukturen er enkel, noe som forbedrer konstruksjons- og vedlikeholdseffektiviteten betydelig.

Fabrikkproduksjon og kvalitetskontroll

Qingdao Anbang New Energy eier sin fabrikk, med fullt ut standardisert produksjon. Fra råvareinspeksjon til ferdig galvanisering og montering, prosessen strengt tatt følger nasjonale standarder, og sikrer konsistent ytelse for hvert galvanisert vinkelstål fasevekslertårn.

Fleksibel tilpasning

Tårntype, høyde og fasebyttemetode kan være tilpasset i henhold til linjespenningsnivå, spennavstand og terrengforhold, egnet for forskjellig kraft fasebytteprosjekter for overføringslinjer.

Produktets arbeidsprinsipp

Det galvaniserte vinkelstål faseskiftende tårnet er et spesialisert tårn som brukes i kraftoverføringslinjer for å oppnå fase utveksling av trefaseledere.

I langdistanse AC-overføringslinjer kan trefaseledere forårsake ubalanserte kapasitive strømmer på grunn av asymmetrisk arrangement, som fører til økte nettap, feil drift av relé beskyttelse og andre problemer.

Tårnet arrangerer lederopphengspunkter kl forskjellige høyder og posisjoner på tårnkroppen, slik at A-, B- og C-faseledere kan bytte posisjoner som de går gjennom tårnet.

Dette oppnår periodisk faseforskyvning, balanserer de trefasede kapasitive strømmene, reduserer linjetap, og forbedrer overføringseffektiviteten og driftsstabiliteten til strømnettet.

Dens kjerne stoler på på den høye styrken og stabiliteten til galvanisert vinkelstål for å sikre at lederspenning og -avstand møtes sikkerhet standarder under faseskifteprosessen.

Produktdetaljer

Komponentbehandling

Alle vinkelstålkomponenter i Galvanized Angle Steel Transposition Tower er nøyaktig kuttet, stanset og bøyd, med dimensjonstoleranser i samsvar med GB/T 9787 for å sikre montering nøyaktighet.

Korrosjonsbeskyttelse

Etter rustfjerning senkes komponentene i smeltet sink ved 450-460°C, danner et sink-jernlegeringslag med jevn dekning uten tapt plettering eller sinkbuler. Døde hjørner som f.eks boltehull og sveiser er fullstendig beskyttet.

Tårnstruktur

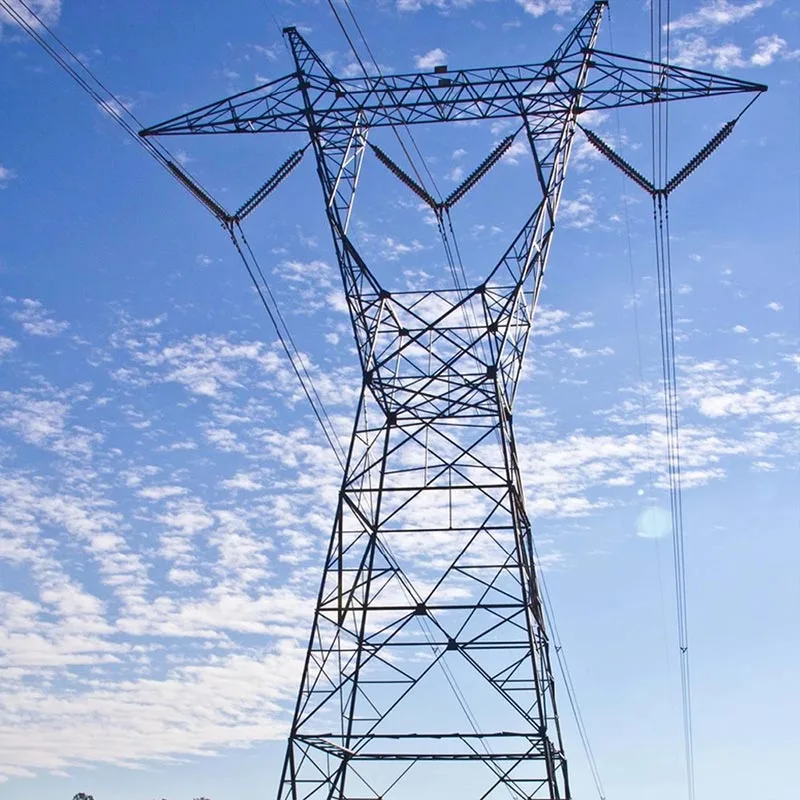

Tårnet bruker en gitterfagverksstruktur, med en rimelig utforming av hoved elementer, diagonaler og tverrarmer, klart definerte spenningsbaner og presis plassering av faseskiftende fjæring punkter for å sikre sikker avstand mellom ledere under faseforskyvning.

Konfigurasjon av tilbehør

Utstyrt med varmgalvaniserte bolter, skiver, fotspiker, stiger og annet tilbehør med korrosjonsmotstand i samsvar med tårnet, forhindrer elektrokjemisk korrosjon.

Fabrikkkontroll

Hvert galvanisert vinkelstål faseskiftende tårn gjennomgår dimensjonale inspeksjon, mekanisk testing, måling av galvaniseringstykkelse og prøvemonteringsverifisering, og kan bare forlate fabrikken etter bestå disse prøvene.
