Kina Angle Steel Transposition Tower Leverandør
Som kjerneleverandør av høyspente overføringstårn, avhengig av styrken til nasjonale høyteknologiske bedrifter og Qingdaos lokale komplette industrikjede,Qingdao Anbang Ny energihar vært dypt involvert i feltet intelligent produksjon av kraftstålkonstruksjoner i mer enn ti år, med fokus på kjernebehovene til høyspennings- og ultrahøyspentoverføringslinjer, og skaper en produktmatrise av høykvalitets vinkelståltransposisjonstårn.
Hva er et vinkelstål transposisjonstårn?
Vinkelståltransponeringstårnet er et eksklusivt spesialtårn for høyspent og ultrahøyspent overføringslinjer, med Q235/Q355 høyfast vinkelstål som kjernehovedmateriale, satt sammen til en romfagverkskonstruksjon gjennom boltet forbindelse, og kjernefunksjonen er å realisere den periodiske romlige posisjonsutvekslingen av trefaseledere, dvs. trefaseledere.
Forskjellig fra vanlige vinkeltransmisjonstårn i stål, tar dens strukturelle design mer oppmerksomhet til den romlige tilpasningsevnen og kraftstabiliteten til trådtransponering, og legger til spesielle transponeringsbeslag og trådføringsstrukturer, som nøyaktig kan justere faseposisjonen til tråden, slik at trefasetråden opptar forskjellige romlige posisjoner på hele den elektriske linjen, for eksempel for å balansere den elektriske linjen, for eksempel kapasitans og impedans.
Som et sentralt spesielt poltårn for høyspentoverføringslinjer, utfører det ikke bare de grunnleggende funksjonene for ledningsmontering, lastbæring, vind- og jordskjelvmotstand, men beskytter også effektivt generatorer, transformatorer og annet kraftutstyr, forhindrer relébeskyttelse fra funksjonsfeil, reduserer induktiv interferens til omgivende kommunikasjonslinjer, og sikrer langdistansesikkerhet, effektivitet og stabilitet.
Hva er klassifiseringen av galvanisert vinkelståltransposisjonstårn?
Qingdao Anbang Ny energi vinkelståltransposisjonstårn har en komplett kategori, kombinert med de tre kjernedimensjonene spenningsnivå, transponeringsmodus og strukturell type, følger hver serie strengt den nasjonale standardproduksjonen til kraftindustrien, tar hensyn til universaliteten og den eksklusive tilpasningsevnen, og samsvarer nøyaktig med de individuelle behovene til forskjellige høyspentoverføringsprosjekter:
1. Etter spenningsnivå
Dekker høytrykks vinkelståltransposisjonstårn (110kV-220kV) og ultrahøytrykksvinkelståltransposisjonstårn (≥330kV).
Dehøyspentmodeller egnet for industriparker og tverrregionale overføringsgrenselinjer for å møte behovene til konvensjonell langdistanseoverføring og transponering.
UHV-modellen er designet med strukturell forsterkning for å optimere fagverkstetthet og nodebæring, og er egnet for langdistanse og stor kapasitet trunk-overføringslinjer på 500kV og over, som kan oppnå mer nøyaktig fasejustering og sikre balansen mellom trefase-parametere.
2. Del ved transponering
Den er delt inn i to kategorier: enkelttårntransponeringstype og dobbelttårntransposisjonstype.
Transponeringstypen med ett tårn har en kompakt design, med en strømlinjeformet struktur og et lite fotavtrykk, som er egnet for scenarier med begrenset linjeplass, og kan fullføre trefaseledertransponeringen på et enkelt tårn.
Transponeringstypen med to tårn er den anbefalte ordningen for UHV-linjer på 500 kV og over, som realiserer trådtransponering gjennom synergien til de to tårnene, med sterkere stabilitet, og er egnet for høylast- og langdistanseoverføringsscenarier, og er vanligvis utstyrt med 1-2 sett med transponeringstårn hver 100 km linje.
3. Inndelt etter konstruksjonstype
Det er delt inn i vinglasstype vinkelståltransposisjonstårn, kattehodetype vinkelståltransposisjonstårn og tørrtype vinkelståltransposisjonstårn.
Vinglasstypen er tilpasset for å ordne ledningene horisontalt, og transponeringsoperasjonen er praktisk, som er hovedutvalget av høyspentlinjer.
Kattehodetypen vedtar et trekantet arrangement av tråddesign, som har enestående vindmotstand og ismotstand, og er egnet for komplekse miljøer som kyst- og alpinemiljøer.
Den tørre strukturen har stor stivhet og sterk bæreevne, og er egnet for tunge belastninger og transponeringsscenarier med stort spenn.
Produktspesifikasjoner
|
Parameterelementer |
Detaljerte spesifikasjoner |
|
Hovedmateriale |
Q235B, Q355B høyfast karbon strukturelt vinkelstål |
|
Gjeldende spenningsnivå |
110kV-1000kV (Høyspenning: 110kV-220kV, UHV: ≥330kV) |
|
Gjeldende høyde |
15m~50m (støtter ikke-standard tilpasning, egnet for forskjellige transponeringsscenarier) |
|
Spesifikasjoner for vinkelstål |
∠50×5~∠200×20 (tilpasset i henhold til spenningsnivå og belastningskrav) |
|
Anti-korrosjonsprosess |
Total varmgalvanisering, sinklagtykkelse ≥85μm, ekstra anti-korrosjonsforsterkning ved noder |
|
Design vindmotstand |
120km/t~180km/t, kan tilpasses og forsterkes på forespørsel |
|
Seismisk befestning |
8-graders seismisk intensitet, kan tilpasses og forsterkes for komplekse arbeidsforhold |
|
Transponeringsnøyaktighet |
Fasevinkeljusteringsnøyaktighet ±2°, sikrer trefase parameterbalanse |
|
Tilkoblingsmetode |
Høyfast boltforbindelse, utstyrt med spesielle festemidler, anti-løsning og anti-korrosjon |
|
Implementeringsstandard |
GB50017 Steel Structure Code, DL/T 646 Tekniske betingelser for produksjon av transmisjons- og distribusjonsstålrørstrukturer, etc. |
I hvilke scenarier kan Angle Steel Transposition Towers brukes?
|
Applikasjonsscenarier |
Kjernekrav |
Anbefalt produktserie |
Viktige tekniske funksjoner |
|
Høyspente overføringslinjer (langdistanse strømnett, korridortransponering) |
Stabil struktur, sterk fasetransponeringsfunksjon, høy vind- og ismotstand, lang levetid |
Standard vinkelståltransposisjonstårn, kraftige vinkelståltransposisjonstårn |
Varmgalvanisert Q235 / Q355 / Q420B vinkelstål; modulær boltet montering; designet for ledertransponering og fasesekvensutveksling; vindmotstand opp til klasse 11–12; sterk is- og snølastkapasitet. |
|
Strømnett i byer og forsteder |
Kompakt layout, arealbesparende, pålitelig isolasjonskoordinering, enkel installasjon |
Transposisjonstårn i middels høye vinkelstål, transposisjonstårn i stål med smal base |
Optimalisert tårnkroppsstørrelse for begrenset byrom; stabil transponeringsytelse; lav fundamentkostnad; rask konstruksjon og praktisk senere inspeksjon. |
|
Fjell- og kuperte områder |
Kan tilpasses komplekst terreng, høy strukturell stivhet, lite vedlikehold |
Fjelltype vinkelståltransposisjonstårn, skråningstilpassede vinkelståltransposisjonstårn |
Høyfast vinkel stålkonstruksjon; god stabilitet i bakker og ujevnt terreng; sterk korrosjonsbestandighet; egnet for avsidesliggende områder med vanskelig transport. |
|
Industrielle og nye energisoner (vind-/solparker, industriparker) |
Høy lastekapasitet, anti-vibrasjon, anti-støv, tilpassbar |
Tilpassede vinkelståltransposisjonstårn, tunglastede vinkelståltransposisjonstårn |
Fullt tilpassbar høyde, spennvidde og transponeringsmodus; kompatibel med høyspent luftledninger i nye energibaser; sterk holdbarhet i støvete og fuktige omgivelser. |
- View as

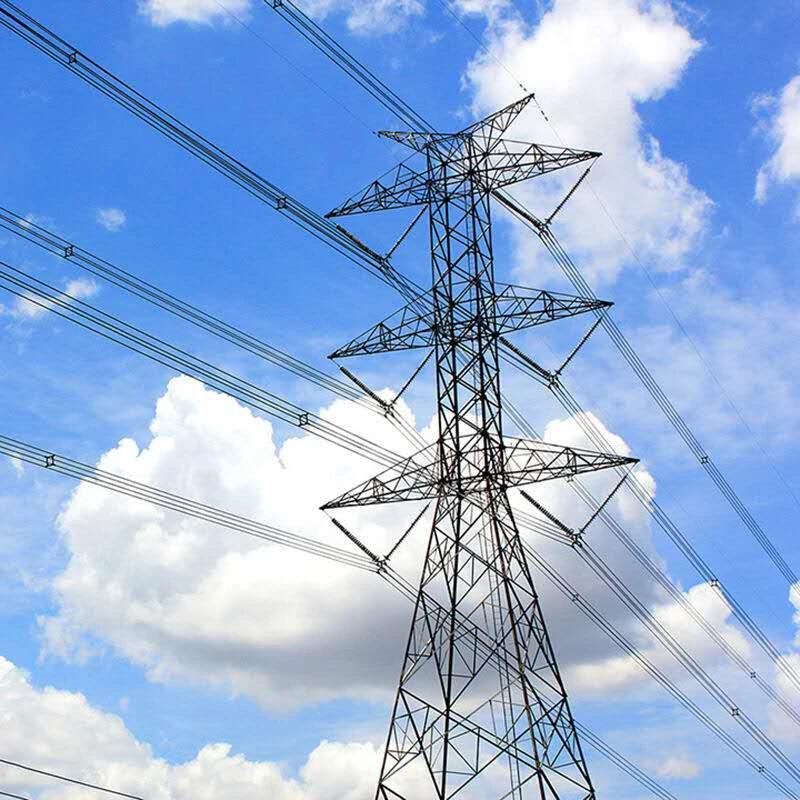

Transposisjonstårn i galvanisert vinkelstål
Qingdao Anbang New Energy Factory presenterer med håndverk og engasjement Galvanized Angle Steel Transposition Tower, en kjernefaseskiftende enhet for kraftoverføringslinjer. Den er avhengig av avansert prosesseringsteknologi av militær kvalitet, og integrerer ekstrem stabilitet med langsiktig korrosjonsmotstand, spesielt designet for langdistanseoverføringslinjer med ultrahøy spenning. Det tilbyr en one-stop-løsning på problemet med trefase ubalanse, og sikrer sikker drift av strømnettet i tretti år, noe som gjør det til det foretrukne og pålitelige valget for kraftnettprosjekter på nasjonalt nivå.

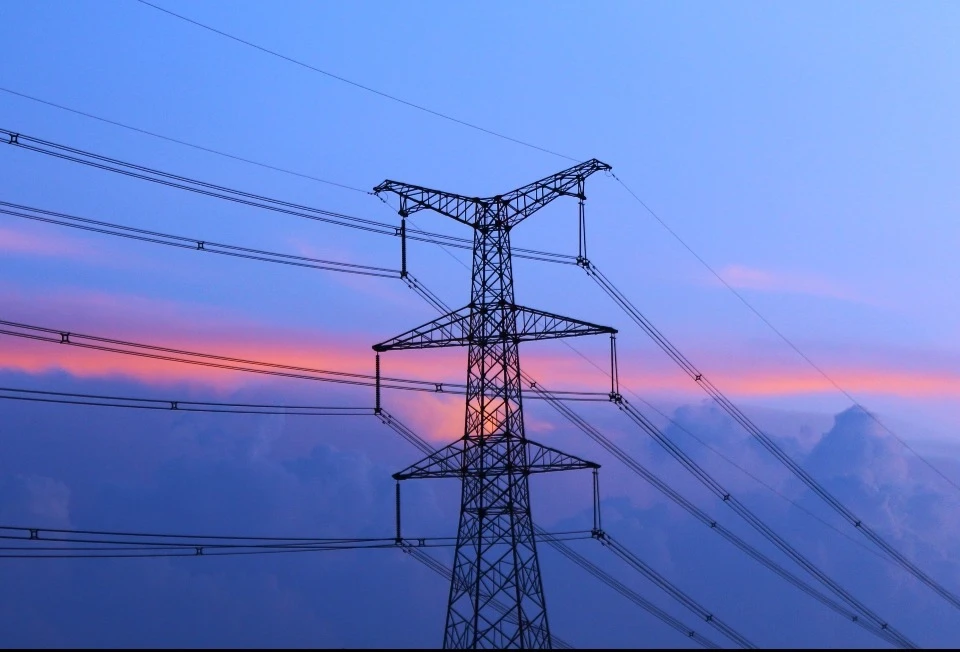

Høyspenningsvinkelståltransposisjonstårn
Anbang New Energy ligger i Qingdao, Kina, og er en kildefabrikk med sterke kapasiteter. Med presisjonsproduksjon fokuserer det på forskning, design og storskala produksjon av høyspenningsvinkelståltransposisjonstårn, og gir høyytelse og svært pålitelige faseskiftende støtteløsninger for globale ultrahøyspentoverføringsprosjekter.
Vinkelstål kraftoverføringstårn
Angle Steel Power Transmission Tower er et spesialisert gitter-type jerntårn som er mye brukt i høyspent og ultra-høyspent kraftoverføringslinje. Hvis du leter etter en pålitelig produsent og leverandør, vennligst velg Anbang, vi kan tilby teknisk støtte.
Vinkel stål gitter Transposisjonstårn
Anbang er en profesjonell leverandør av Angle Steel Lattice Transposition Tower, dette holdbare produktet er en spesialisert overføringslinjestruktur som er mye brukt i høyspente og ekstra høyspente kraftoverføringsprosjekter, vanligvis brukt på 110kV, 220kV, 330kV og over strømnett.
Vinkelstål faseskiftende tårn
Faseskiftende tårn i vinkelstål er spesialiserte gitterstrukturer for høyspent/ekstra høyspent (EHV) AC-transmisjonslinjer, laget av standardisert vinkelstål via boltet montering. De kombinerer den mekaniske stabiliteten til konvensjonelle vinkelståltårn med nøkkelfunksjonen til trefaset ledertransponering. For å finne en helhetlig løsning for ditt prosjekt, vennligst kontakt Anbang.
Galvanisert vinkelstål kraftoverføringstårn
Kraftoverføringstårnene i galvanisert stål produsert av Qingdao Anbang-fabrikken er gitter-type stålkonstruksjoner som er mye brukt for å støtte luftledninger i elektriske nett. Disse tårnene er laget av varmvalsede vinkelstålseksjoner og beskyttet av varmgalvanisering, og tilbyr høy mekanisk styrke, utmerket korrosjonsbestandighet og lang levetid (vanligvis 40–50 år). Deres åpne gitterdesign minimerer vindbelastningen samtidig som den maksimerer strukturell effektivitet, noe som gjør dem egnet for ulike spenningsnivåer (10 kV til over 800 kV) og terrengforhold.
Som en pålitelig Angle Steel Transposition Tower-produsent og leverandør i Kina har vi fabrikken vår. Hvis du ønsker å kjøpe kvalitet og holdbare produkter, vennligst kontakt oss.
