Holdbar Tangent Tower Factory i Kina

Som det viktigste tårnet av overføringslinjer, står det rettlinjede tårnet for mer enn 80 % av det totale antallet overføringstårn over nettverket. Det er den mest brukte grunnleggende tårntypen i kraftnettinfrastruktur, overføring av nye energiverk og oppgraderingsprosjekter for strømnett i by og land.

Qingdao Anbang Ny energi, avhengig av produksjonsbasen for Shandong-stålkonstruksjon og teknologiakkumulering av en nasjonal høyteknologisk bedrift, er dypt engasjert i forskning og produksjon av hele industrikjeden for transmisjonsstålkonstruksjon.

Fabrikken vår har utviklet en serie med rettlinjede ståltårnprodukter med full spenningsnivå, som dekker vanlige overføringsforhold på 35kV, 110kV, 220kV og 330kV, inkludert alle tårntyper som Gan-formede, begerformede, ugleformede og ramhornformede design.

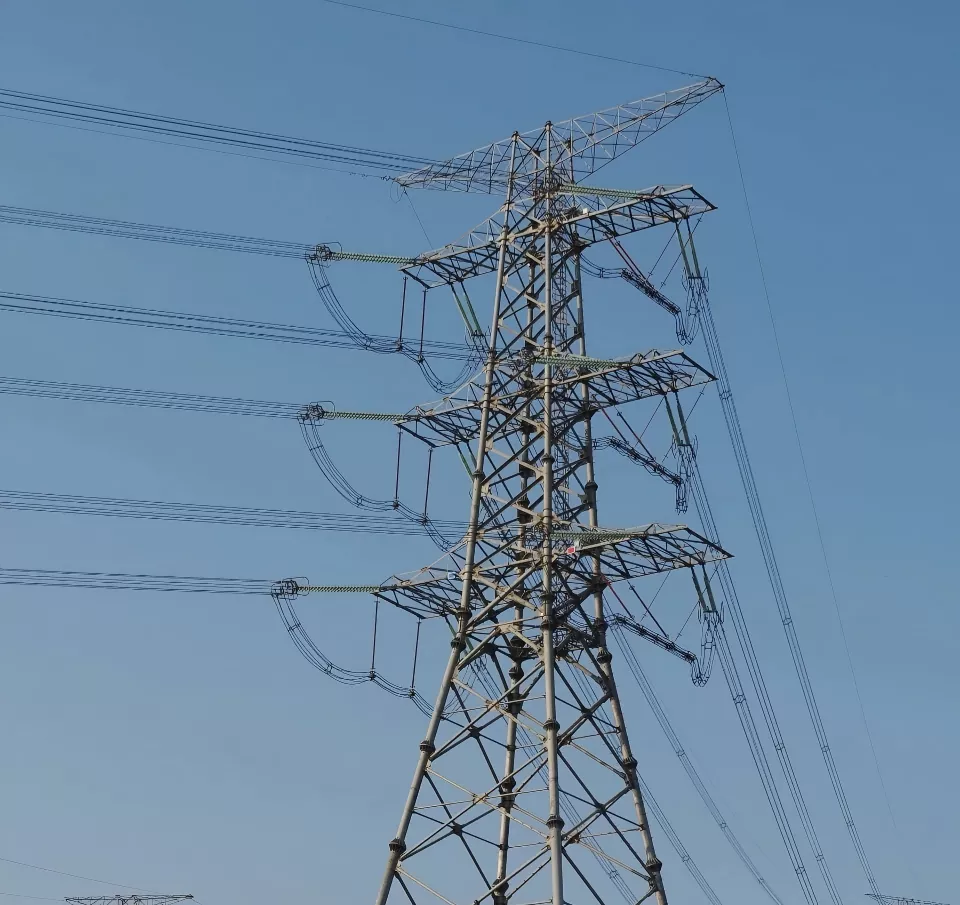

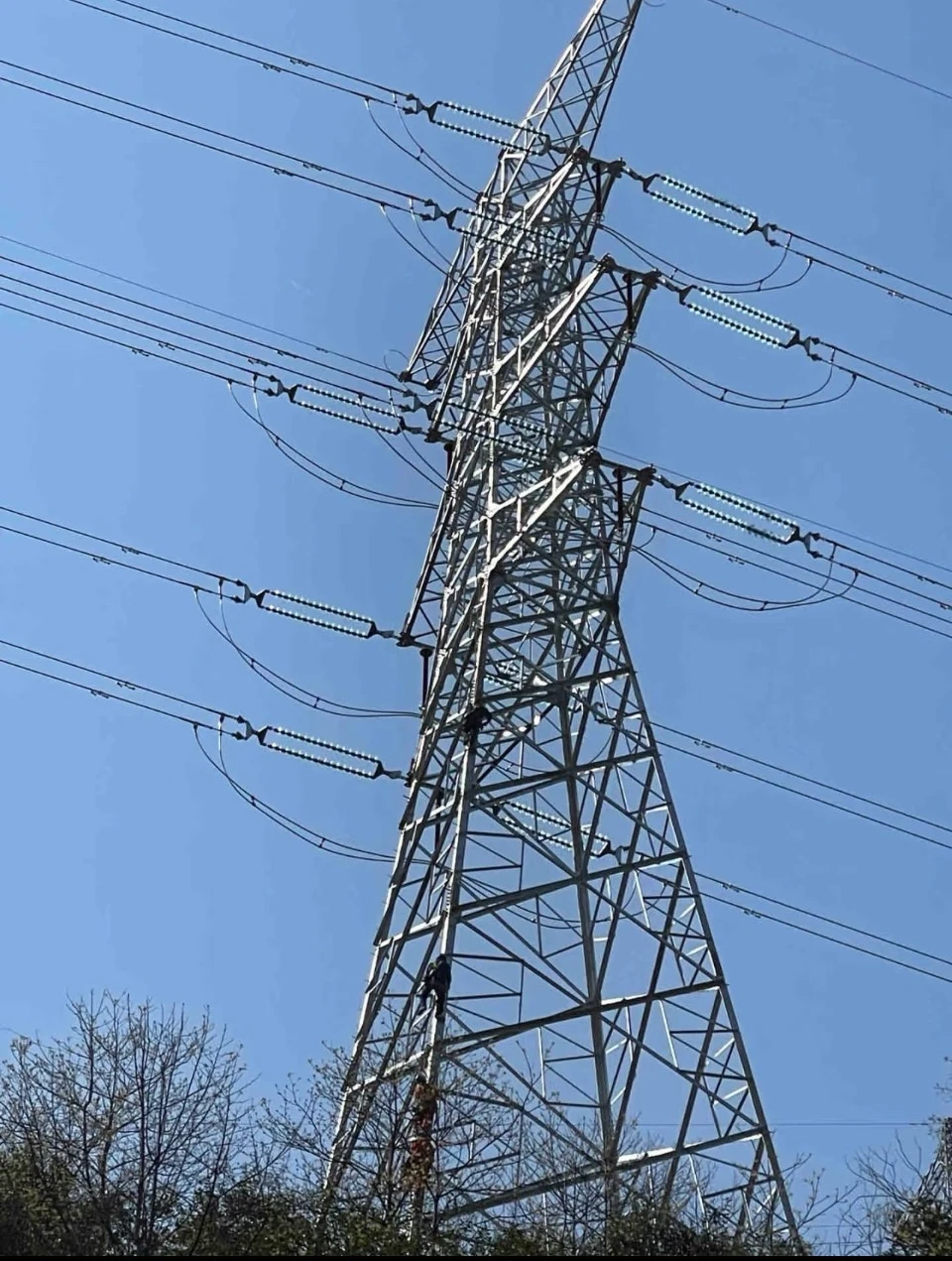

Hva er Tangent Tower?

Anbang Tangent Towers er posisjonert som eksklusive bærende konstruksjoner for rette overføringsseksjoner, som kun bærer vekten av ledere og jordledninger, islaster og horisontale vindbelastninger, uten å tåle langsgående spenning og vinkelspenning av linjene.

Med fokus på lettvekts fagverksdesign, værbestandig anti-korrosjon i alle tilstander, presis strukturell optimalisering og praktisk konstruksjon og vedlikehold, kan de tilpasses ulike infrastrukturscenarier som sletter, åser, fjell, kystmiljøer med høy luftfuktighet og saltspray og nye energiparker.

De gir et stabilt, langvarig og kostnadseffektivt støttesystem for stålkonstruksjoner for langdistanse overføringskorridorer, samtidig som de oppfyller prosjektkravene for levering av fotovoltaisk og vindkraft, transformasjon av nettbyer og land, og inter-provinsiell kraftnettverk, og fungerer som den grunnleggende bærende kjernekomponenten i nye energikraftoverføringsnettverk.

Vårt komplette tårnspesifikasjonssystem

1. Lavspent konvensjonell serie (35kV/110kV)

Hovedsakelig de ovennevnte Z-formede og forenklede tårnene av tørr type, med lave og lette tårnkropper, lite fundamentfotavtrykk, egnet for urbane og landlige distribusjonsnettverk, township-overføringsgrener og små nærliggende netttilkoblede nye energiprosjekter.

2. Høyspent Trunk Series (220kV/330kV)

Standard rett tårn av tørr type og koppform, optimalisert tverrarmavstand og isolasjonskoordinasjonsavstand, tilstrekkelig stivhetsredundans, egnet for hovedoverføringslinjer i kraftnettet, tverrregionale overføringsstamlinjer og utgående linjer fra store vind- og solkraftverk.

3. Kompakt spesialisert serie

Smalbaserte kompakte rette tårn, reduserer tårnrotspenn og korridorfotavtrykk, egnet for prosjekter i områder med begrensede landressurser, boligområder i nærheten og begrensede økologiske korridorer; også kompatibel med små vinkler og mindre svingforhold, noe som øker fleksibiliteten i linjeoppsettet.

4. Generelle strukturelle parametere

Hovedmaterialene er Q345B og Q420 høystyrke lavlegert stål, boltmontert fagverkskonstruksjon med full tårn, konisk tårnkroppsdesign med trapes, tårnhøyde fra 18m til 75m, egnet for konvensjonelle spennlengder på 80m til 400m, strengt i samsvar med GB5054-standarden for produksjon av kraftoverføring og DL-standard for stålproduksjon. produksjon.

Kjerneproduktfordeler

(1) Strukturell optimalisering

Ved å stole på simulerings- og analyseteknologien for finite elementstruktur, er tverrsnittet, skråmaterialearrangementet og leddspenningen til tårnkroppen optimalisert i hele området, og forlater den tradisjonelle redundante materialdesignen.

Under forutsetning av å oppfylle de nasjonale belastningskravene for vindmotstand, jordskjelvmotstand og isdekning, er egenvekten til tårnkroppen optimalisert med 12% ~ 18%, fagverkskraftoverføringsveien er klar, og avbøyningskontrollnøyaktigheten er bedre enn bransjegjennomsnittet.

Fundamentrotåpningen er mindre, gravemengden og betongforbruket reduseres samtidig, noe som i stor grad reduserer prosjektets grunnerverv og sivile byggekostnader, og oppnår optimal balanse mellom strukturell sikkerhetsredundans, materialutnyttelsesgrad og prosjektkostnad.

(2) Korrosjonsbestandig

Anbang vedtar den nasjonale standarden varmgalvanisering hele prosessen.

Stålet dyppes i hele området, og tykkelsen på sinklaget er jevn og stabil ≥ 85μm, kombinert med passivering og forseglingsbehandling, for å motstå kystsaltspray, industriell syre og alkali, fuktig kondens, regn, snø og fryse-tine og annen miljøkorrosjon.

Produktdesignets basislevetid er 50 år, og anti-korrosjonslaget forfaller sakte under utendørs bruk, noe som reduserer hyppigheten av senere malingsreparasjon og rustfjerning drift og vedlikehold, reduserer drifts- og vedlikeholdskostnadene for hele livssyklusen, og tilpasser seg komplekse regionale miljøer som Shandong-kysten, høy luftfuktighet i innlandet og sterk nordkulde og is.

(3) Egenutviklet sikkerhetspatentstruktur

Utstyrt med Anbang New Energys resirkulerbare anti-klatringspatenterte struktur, er tårnet utstyrt med en uttrekkbar tilgangspedal, som automatisk resirkuleres og skjules når den ikke er i bruk på daglig basis, og forhindrer irrelevant personell i å klatre i strid med regelverket.

Bare profesjonelt drifts- og vedlikeholdspersonell kan låse opp og utvide vedlikeholdskanalen, under hensyntagen til sikkerhetsbeskyttelsen for arbeid i høye høyder og offentlig sikkerhetskontroll, fylle sikkerhetshullene til tradisjonelle tårn uten beskyttelse og lett å klatre, og oppfylle kravene til standardisering av strømnettets sikkerhet.

(4) Prefabrikkert modulær produksjon

Hele tårnkomponentfabrikken standardiserer blanking, stansing og forhåndsmontering, og alle boltehull er nøyaktig tilpasset, og det er ikke behov for sekundær skjæring og sveising på stedet, og ren boltskjøting og montering er nødvendig.

Lettvektsdeling av komponenter, ingen problemer med veitransport og praktisk overføring av robuste fjellvegseksjoner.

Forenklet installasjonsprosess, forkortet arbeidstid i høye høyder og synkront reduserte byggearbeids- og byggekostnader, egnet for nødstrømnettreparasjoner og batchinfrastruktur-rushprosjekter, praktisk demontering og modifikasjon og komponentutskifting, og har sekundær gjenbruksverdi.

(5) Tilpass deg et bredt spekter av miljøer

Den strukturelle designen dekker 8 nivåer av jordskjelvmotstand, 12 nivåer av vindmotstand og alvorlige isdekkeforhold.

Stålets seighet brytes ikke ned i alvorlige kalde og lave temperaturer, og den strukturelle ytelsen til kystmiljøer med høyt saltinnhold er stabil.

Fundamentformen er fleksibelt tilpasset utgravde fundamenter, platefundamenter og grunne nedgravde trinnfundamenter, egnet for flere geologier av gjørme, skråninger, fjell og flater, uten storskala transformasjon av stedet.

Den er egnet for ikke-standardiserte scenarier som perifere overføringskorridorer til nye energistasjoner og linjenettverk i avsidesliggende fjellområder.

(6) Hele kjeden av kvalitetskontroll

Som et nasjonalt høyteknologisk foretak har Anbang etablert et kvalitetsinspeksjonssystem for hele prosessen for ny inspeksjon av stålfabrikken, testing av blanking-nøyaktighet, deteksjon av sveisefeil, testing av galvaniserte lag og lastsimuleringstest.

Strictly benchmark the manufacturing standards of the State Grid and China Southern Power Grid, with strong interchangeability of components and zero deviation in batch supply sizes to ensure the consistency of batch erection of lines.

Applikasjonsscenarier

Høyspent/lavspent-ryggradens rett overføringskanal til statsnettet og det lokale kraftnettet;

Fotovoltaiske kraftstasjoner og vindparker sender ny energikraft til spesielle linjer;

Oppgraderinger av strømnettet i urbane og landlige omgivelser, transformasjon av nett på landsbygda og interne strømforsyningslinjer i industriparker;

Kraftoverføringsprosjekter i begrensede korridorer som kuperte fjell, kystkyster og økologiske reserver;

Batch-nettverk av langdistanse rette linjer og støttende spenningsbestandige tårn for å bygge et komplett overføringssystem.

Bedriftsstøttende tjenester

Qingdao Anbang Ny energitilbyr komplette kjedeløsninger, fra tidlig linjeundersøkelse, tilpasset design av tårntype, dybdeverifisering, til fabrikkens masseproduksjon og -produksjon, distribusjon av logistikkbiler, teknisk veiledning for installasjon på stedet, og senere integrerte tjenester for drift og vedlikehold.

Vi støtter oversjøisk eksporttilpasning, personlig forskning og utvikling av ikke-standard parametere, stoler på produksjonskapasitetsfordelene til Jiaozhou Intelligent Manufacturing Industrial Park, sikrer rask levering i stor skala og gir pålitelig stålstrukturstøtte for innenlandske og utenlandske kraftinfrastrukturprosjekter med stabil produksjonskapasitet, hardkjernekvalitet og fullsyklusservice.
