Tilpasset kabeltermineringstårnleverandør

Qingdao Anbang Ny energihar dyp kompetanse i hele industrikjeden for kraftstålkonstruksjoner. For 35kV til 220kV nettprosjekter, nye energiintegrasjonsprosjekter og urban-landlige nettrenovering, skreddersyr og utvikler vi en hel serie integrerte kabelterminaltårn av stål og stålrør. Velg oss som din produsent, og få et tilbud på ditt nye prosjekt!

Hva er et kabeltermineringstårn?

Kabeltermineringstårn er sentrale overgangsstrukturer som forbinder høyspentoverføringsluftledninger med underjordiske kabelsystemer.

Tjener som kjernestålstrukturanlegg på enden av strømnettet, de utfører flere funksjoner, inkludert enkeltsides lederstrekkforankring, kabelterminalmontering, utplassering av overspenningsavledere, linjeisolasjonsovergang og elektrisk sikkerhetsisolering.

De er kritisk utstyr for tilgang til nettstasjoner, konvertering av urbane luftnett til underjordiske linjer og integrering av nye energikraftverk i nettet.

Disse tårnene har forsterket strukturell mekanikkdesign, integrert elektrisk sikkerhetsoppsett og værbestandige kystbestandige anti-korrosjonssystemer. De tar for seg tradisjonelle terminaltårnspørsmål som stor landbruk, utilstrekkelig stressredundans, begrenset drifts- og vedlikeholdsplass og dårlig miljøtilpasningsevne.

Våre løsninger gir omfattende oppgraderinger innen mekanisk lastbæring, elektrisk isolasjon, tilpasningsevne på stedet og langsiktig holdbarhet, og tilbyr høypålitelige integrerte løsninger for endeleddene til strømnettet.

Produktkategorier

1. Steel Monopole Cable Termination Tower

Designet med en ensøylet stålrørstruktur, med Q355B høyfast stålrør som hovedmateriale. Den generelle utformingen er enkel og tar minimalt med plass, egnet for kompakte byområder og scenarier med høye krav til landskap.

Tårnhøyden kan tilpasses etter behov (8m-25m), egnet for 35kV-110kV spenningsnivåer, og tilbyr fordelene med høy vindlastmotstand, praktisk installasjon og effektiv drift og vedlikehold.

Den har en integrert terminalmonteringsplattform og lynbeskyttelsesjordingssystem, med korrosjonsbeskyttelse ved hjelp av varmgalvanisering og lukket beleggteknologi.

Det kan brukes mye i urbane grønne belter, inne i nettstasjonsgjerder, industriparker og andre trange områder, og balanserer praktisk med estetikk, noe som reduserer vanskeligheten med å velge sted betydelig.

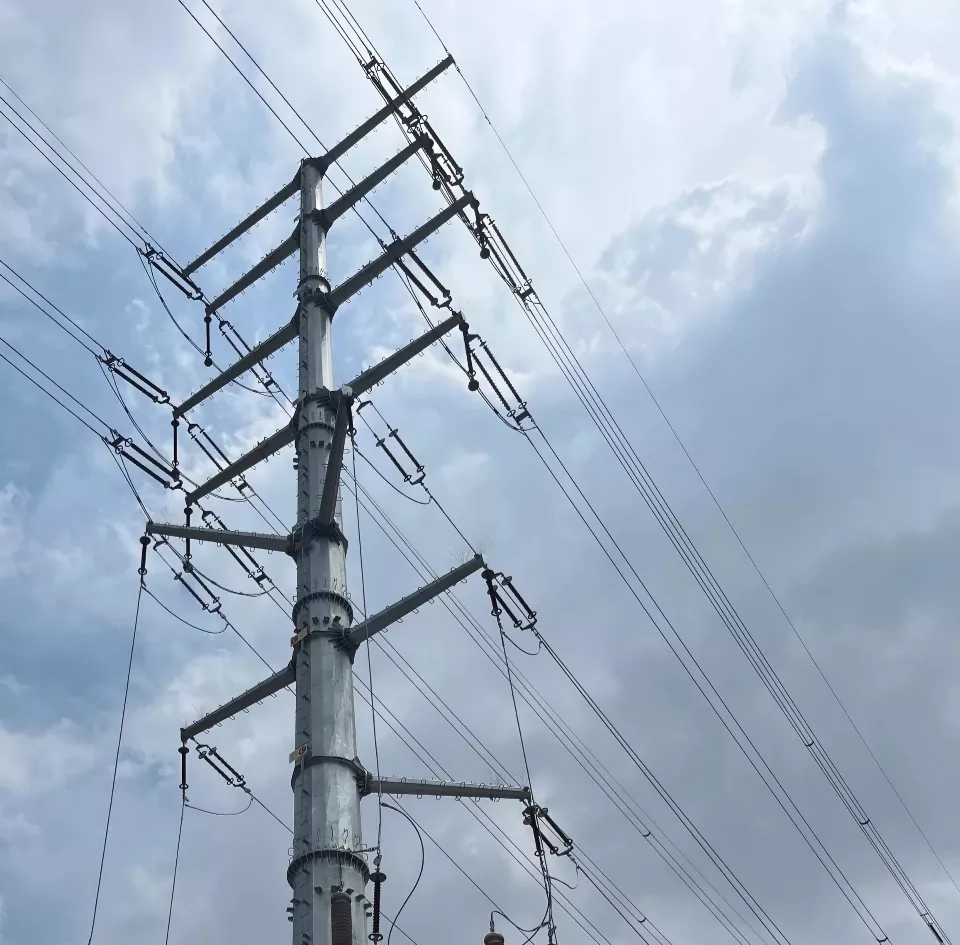

2. Multi-Circuit Cable Riser Pole

Spesielt designet for krav til flerkrets kabelstigeledning, som støtter 2-4 kretser samtidig, egnet for 110kV-220kV høyspenningsnivåer. Den bruker en modulær polstruktur som kombinerer kabelklemmemontering, ledningsovergang og elektrisk sikkerhetsisolasjonsfunksjoner.

Stolpen er optimalisert for spenningsfordeling og kan tåle den ubalanserte spenningen til flere kretser, med flere reserverte terminalmonteringspunkter og vedlikeholdsplattformer.

Multi-Circuit Kabel Riser Poleer egnet for flerkretsnettintegrasjon i nye energikraftverk og utvidelse av urbane distribusjonsnettverk, eliminerer behovet for å bygge flere enkeltkretsanlegg, effektiviserer arealbruk og byggekostnader for prosjektet, oppnår sentralisert styring og effektivt vedlikehold av flerkretslinjer.

3. Gantry Type Kabeltermineringstårn

Vedtar en dobbeltsøylet portalstruktur med tilpassbar spennvidde (10m-30m), egnet for 110kV-220kV spenningsnivåer, og tilbyr sterk bæreevne og tilstrekkelig elektrisk sikkerhetsavstand. Hovedsakelig brukt for kabelterminalmontering med stor kapasitet og overgangsnoder mellom langdistanse luftledninger og jordkabler.

Gantry-tverrbjelken har flere reserverte monteringspunkter, i stand til å støtte flere sett med kabelterminaler og avledere samtidig, egnet for nettstasjonsuttak og tverrregionlinjeterminalforbindelser for store prosjekter.

Den har enestående strukturell stabilitet, tåler ekstreme værbelastninger, oppfyller akseptstandardene for store kraftnettprosjekter i State Grid og Southern Grid, og er egnet for kraftoverføringsbehov med høy belastning og høy pålitelighet.

4. 132kV Transition Transmission Tower

Spesialdesignet for 132kV spenningsnivåer, med fokus på overgangen mellom luftledninger og underjordiske kabler, og integrerer de doble funksjonene til terminaltårn og overføringstårn. Den håndterer kabelklemmemontering, isolasjonsovergang, og kan også forankre oppspente ledere og omdirigere linjen.

Tårnet bruker en vinkel stålgitter eller stålrør kombinert struktur, med tilstrekkelig spenningsredundans, i samsvar med DL/T kraftindustristandarder. Anti-korrosjonssystemet er spesielt optimalisert for ulike regionale scenarier, og det kan brukes mye på 132kV nytt energinettintegrasjon, urban og landlig nettrenovering, og industriparkdedikerte linjeoverganger, som sikrer jevn overgang og sikker overføring, balanserer universalitet og spesialisert tilpasning.

Kjernestyrker

1. Spesiell struktur

Forskjellig fra den toveis balanserte kraftdesignen til konvensjonelle overføringstårn, er Anbang kabelterminaltårn eksklusivt forsterket for enveis super-stor ubalansert spenning.

Hovedmaterialene, tårnbenene og flensnodene til tårnkroppen er alle kryptert og fortykket og optimalisert, og anti-velting og anti-vri ytelse overgår langt de generelle spenningsbestandige tårnstandardene.

Den grunnleggende bæreevnen er reservert for redundans og tilpasser seg DL/T kraftindustrispesifikasjoner, som kan motstå ekstrem vind, ising og seismiske belastninger, unngå de skjulte farene ved frakobling av terminallinje og tårnforskyvning fra grunnårsaken til strukturen, og sikre langsiktig stabil drift av endekoblingen til strømnettet.

2. Integrert plattformdesign

Vårt kabeltermineringstårn har en innebygd, standardisert plattform for montering av kabelavslutninger, overspenningsavledere og innføringsovergangsbraketter. Denne designen integrerer tradisjonelle frittstående termineringsstrukturer, monteringsbraketter og jordingssystemer i en enkelt, enhetlig tårnstruktur.

Denne utformingen eliminerer behovet for å konstruere ytterligere sivilingeniørstøttekonstruksjoner, og reduserer dermed det nødvendige fotavtrykket på land, samt minimerer byggeprosedyrer og materialforbruk.

Videre inkluderer denne integrerte plattformdesignen dedikerte tilgangsveier for drift og vedlikehold, sammen med sikkerhetsbeskyttelsesfasiliteter. Dette forenkler praktisk utstyrsinstallasjon, rutinemessige inspeksjoner og nødreparasjoner, og reduserer til slutt både de totale prosjektkapitalkostnadene og langsiktige drifts- og vedlikeholdskostnader.

3. Værbestandighet og anti-korrosjonssystem

Hovedstrukturen til tårnet er konstruert av Q355B høystyrke, lavlegert stål, ved å bruke en dobbel-lags beskyttelsesprosess som kombinerer varmgalvanisering med et forseglet anti-korrosjonsbelegg.

Beleggtykkelsen og anti-korrosjonsformuleringen har blitt spesielt optimalisert av Anbang for å motstå de tøffe miljøforholdene i kystregionene – kjennetegnet ved høy saltspray, høy luftfuktighet og sterk havvind – og gir robust motstand mot saltkorrosjon, oksidasjon og syrebasert aldring.

Alle strukturelle bolter og flenser gjennomgår lignende anti-korrosjonstettingsbehandlinger, noe som sikrer en designet levetid på over 30 år.

Partnerskap med Anbang bidrar til å minimere frekvensen av fremtidig overmaling og komponentutskifting for prosjektet ditt, samtidig som det sikres full tilpasningsevne til et bredt spekter av svært korrosive miljøer – inkludert fjellområder i innlandet, kystnære tidevannsflater og industriparker.

4. Narrow-base, lightweight customization

For å møte utfordringene med trange korridorer, knappe landressurser og tett omkringliggende arkitektur innenfor urbane strømnett, har vi introdusert en serie med smale, kompakte terminaltårn.

Denne produktserien har optimaliserte tårnbase-dimensjoner og vindbestandige strukturelle design, noe som resulterer i et mindre fotavtrykk og et redusert tverrsnitt mot vinden.

Mens den fullt ut oppfyller alle strukturelle belastningskrav og standarder for elektrisk sikkerhetsklarering, tilbyr denne serien med terminaltårn fleksibel tilpasning til ulike urbane landmiljøer – inkludert grønne belter, omkretsvegger for transformatorstasjoner og perifere områder av nye energianlegg. De gir en praktisk løsning på vanskelighetene som ofte oppstår ved plassering av terminaltårn under moderniseringsprosjekter for urbane strømnett.

5. Fleksibel tilpasning på tvers av alle spenningsnivåer

Produktporteføljen vår omfatter alle større høyspenningsklasser – inkludert 35 kV, 110 kV og 220 kV – og støtter tilpasning av ulike strukturelle design, for eksempel gittertårn av vinkelstål, ståltårn med én kolonne og kompositttårn med flere kretser.

Tårnhøyde, tverrarmkonfigurasjon, isolatorfesteparametere, jordingssystemer og lynbeskyttelsesoppsett kan alle skreddersys til spesifikke krav.

Vi er i stand til å møte behovene til ulike ingeniørprosjekter – alt fra integrering av termisk kraftnett og fornybar energioverføring (vind og sol) til utvidelse av distribusjonsnettverk i urbane og landlige omgivelser og interregionale linjeterminalforbindelser – vi tilbyr omfattende, one-stop tilpassede leveringsløsninger.
