Honeycomb-tårn i vinkelstål

Qingdao Anbang New Energy er avhengig av en global forsyningskjede og teknisk serviceteam for å tilby fullprosesstjenester fra tidlig prosjektdesign og tilpasset produksjon til installasjonsveiledning på stedet og ettersalgsdrift og vedlikehold.

Vi har levert vinkelstål bikaketårnløsninger for flere nye energi- og kraftprosjekter i Sørøst-Asia, Europa, Afrika og andre regioner.

Vi kan raskt svare og levere produkter av høy kvalitet ifølge lokalt klima, standarder og krav til byggeplaner, som støtter global ren energi og infrastruktur utvikling.

Vårt produkt har en bikakegitterstruktur som kjerne, integrerende den høye bæreevnen til tradisjonelle vinkelståltårn med den høye stabiliteten til bikakestrukturer.

Den hovedmaterialet er høyfast varmvalset vinkelstål som oppfyller nasjonale standarder, og det bruker en langvarig varm-dip galvaniserende anti-korrosjonsprosess. Den støtter full parametertilpasning for tårnhøyde, belastning, vindmotstand nivå og mer.

Produktet kombinerer også en kompakt struktur, lite fotavtrykk, sterk vind og seismisk motstand, og lave vedlikeholdskostnader. Den samsvarer med internasjonale og nasjonale standarder som ISO 9001 og GB/T 2694, egnet for middels og lav høyde (15–60 meter) høye strukturer innen fornybar energi, kraft, kommunikasjon, sikkerhet og annet felt, som gir effektive, sikre og kostnadseffektive støtteløsninger for globale prosjekter.

Kjernefordeler

Patentforsterkningsteknologistøtte: Våre stålvinkel bikaketårn er utstyrt med patentert forsterkning teknologi for stålkomponenter som brukes i kraftoverføringstårn (CN223937740U).

Tårnet er konstruert med nøye utvalgt høyfast varmvalset vinkelstål som Q355B/Q345B, ledsaget av fortykkede nodeplater (≥5 mm) og bunnplater (≥16mm). Hver batch leveres med et materialsertifikat og mekaniske ytelsestester inkludert spektroskopisk analyse og strekkprøver.

Enestående strukturell ytelse: Vinkelstål honeycomb tårnet samsvarer med den romlige trekantede mekaniske systemet og bruker høyfast vinkelstål, som sikrer et stabilt tyngdepunkt med sterk vind- og ismotstand.

Av forming trekantede støtter gjennom klemmer, gjengede stenger og gjengede hylser, styrken og stivheten til hoved vinkel stål økes betydelig uten boring, noe som forhindrer skade på grunnmaterialet og forbedres totalt sett bæreevne med over 30 %.

Langvarig korrosjonsbeskyttelse: Kjerneanti-korrosjonsprosessen bruker varmgalvanisering (sandblåsing for å ruste fjerningsgrad Sa2.5), med sinklagtykkelse ≥86μm (i samsvar med GB/T 13912 standarder).

Det kan være oppgradert til en kompositt anti-korrosjonsløsning i henhold til kundens krav, egnet for tøffe miljøer som f.eks kystnære høy salttåke og industriområder.

Effektiv konstruksjon: Tilkoblingsmetoden bruker hovedsakelig bolter med delvis sveising som supplement. Tårnsegment montering fullføres gjennom en automatisert monteringsplattform.

Fabrikk-prefabrikkerte uavhengige fulle segmenter av tårn bruker sirkulære plate-til-plate skjøter, og eliminerer tradisjonelle plateforbindelser. Sveisesømmer inspiseres ikke-destruktivt (UT/MT) for å sikre tilkoblingsstyrke.

Fleksibel tilpasning: Vi tilbyr full-parameter tilpasningstjenester (høyde / belastning / grensesnitt). Tårnhøyder rekkevidde fra 15 til 60 meter, med en lastekapasitet på 500–5000 kg, perfekt egnet for fotovoltaisk booster stasjoner, vindmåling for vindkraft, kommunikasjonsbasestasjoner og andre ulike krav.

Brede applikasjonsscenarier: Egnet for kraftoverføring (ultra høy spenning / høy spenning), kommunikasjonsbase stasjoner, vindkraftstøtte, lynbeskyttelse, overvåking og andre felt, som dekker høyder fra 5 til 80 meter.

Den kompakte bikakestrukturen reduserer fotavtrykket med 10%-15% sammenlignet med tradisjonelle vinkelståltårn, gjør den mer egnet for begrensede områder i urbane forsteder, jordbruksland og fjellområder.

Spesifikasjonsparametre

Søknadsscenario

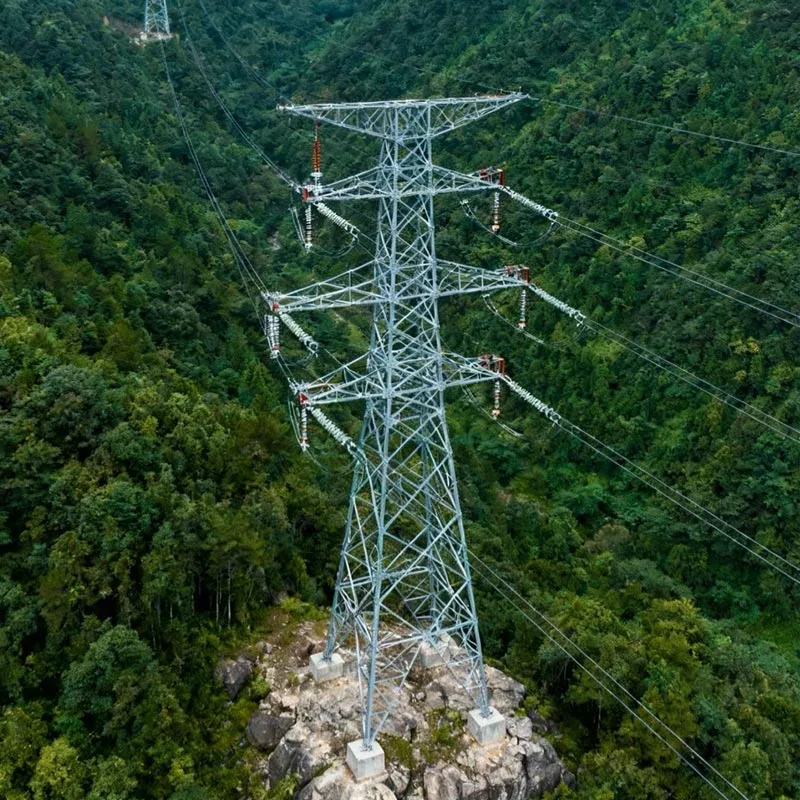

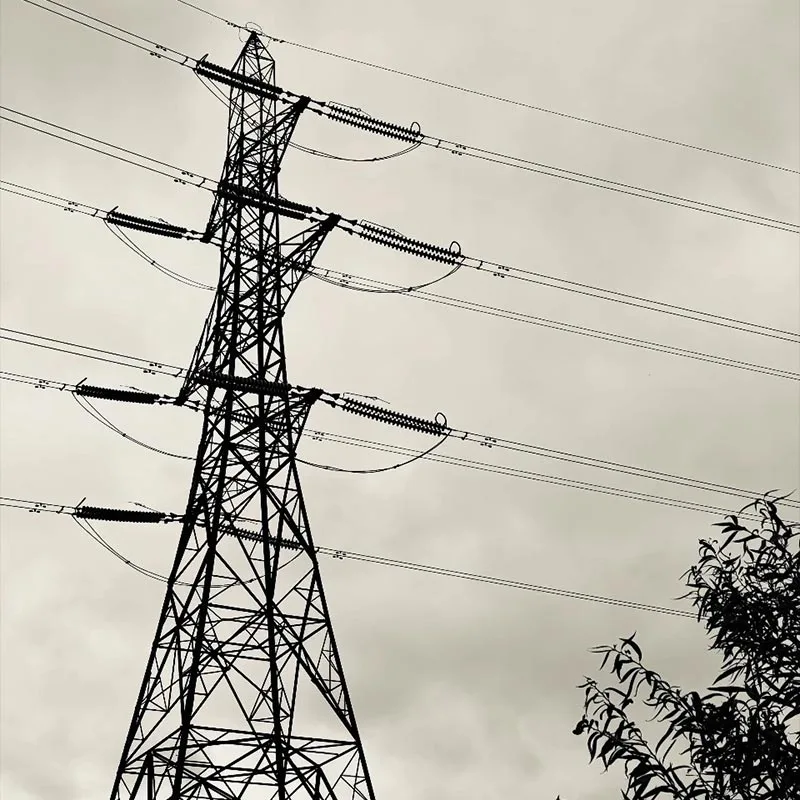

Elektrisk kraftoverføring: Høyspent / ultra-høyspent overføringslinjer, landlige nettverk renovering, park støttetårn for strømforsyning.

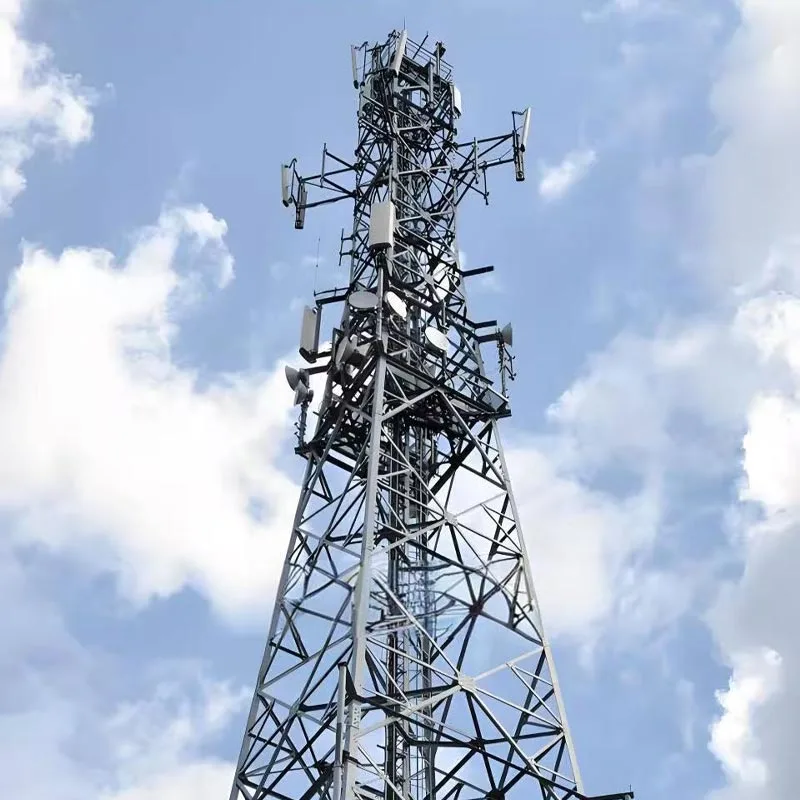

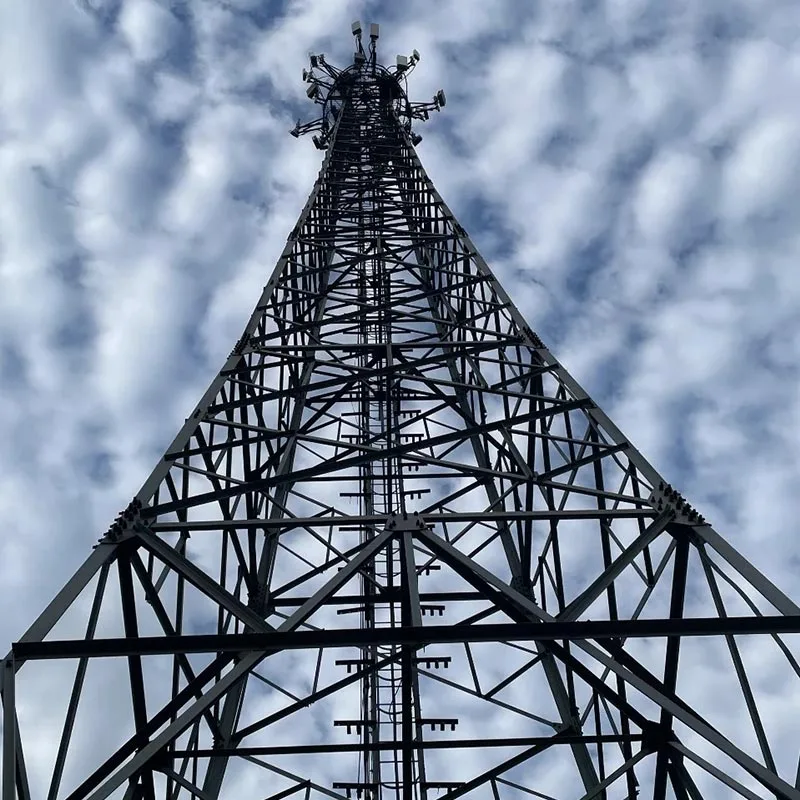

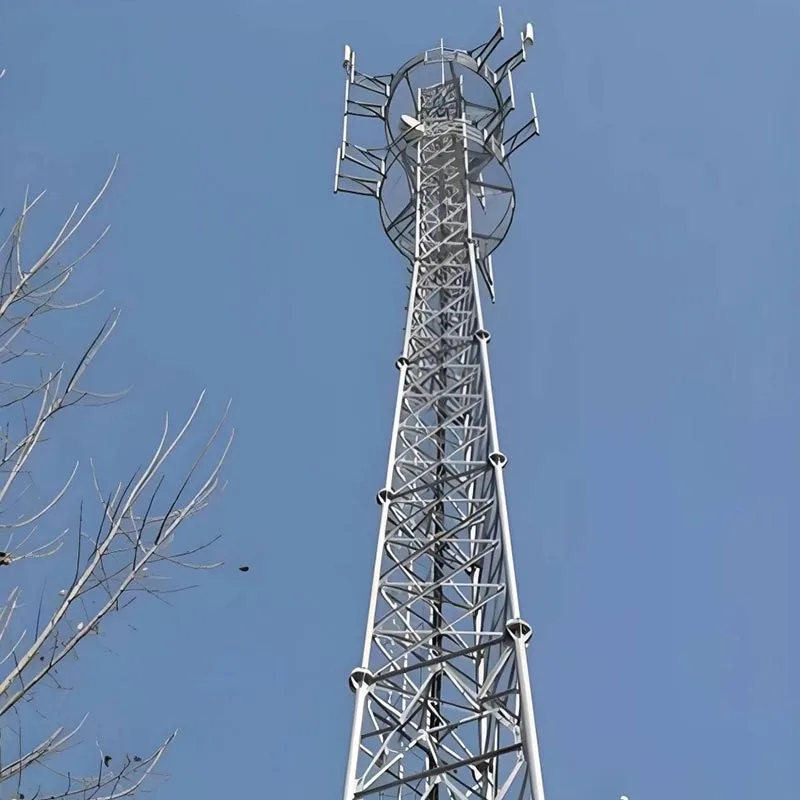

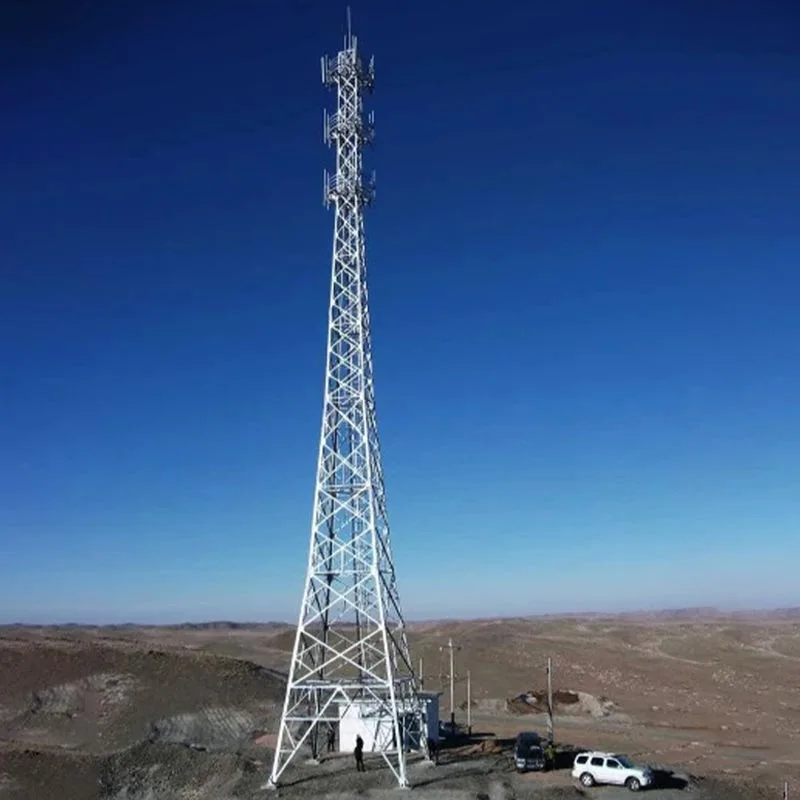

Kommunikasjonsbasestasjoner: 5G/4G makrobasestasjoner, mikrostasjonsfester, by- og landlig signaldekning tårnene.

Vindkraftstøtte: Vindmåletårn, samlelinjetårn, feltstasjonsovervåking og lynnedslag beskyttelsestårn.

Fotovoltaisk energilagring: Kommunikasjonstårn for solcellekraftverk, overvåkingstårn for sikkerhet på stedet.

Industriell overvåking: Fjernovervåkingstårn for gruver, oljefelt, elver, forebygging av skogbrann, etc.

Kommunalteknikk: Bybelysning, trafikkovervåking, værovervåking, lynverntårn.

Fjell / Forstad: Lettvektstårn for områder med komplekst terreng, enklere transport og installasjon.

FAQ

1. Hva er forskjellen mellom et vinkelstål bikaketårn og et tradisjonelt vinkelståltårn?

Sammenlignet med tradisjonelle vinkelståltårn: bikakegitterstrukturen optimerer kraftoverføringsbanen, øker bæreevnen med 15–20 % med samme mengde stål, noe som gir bedre vind og seismikk motstand, og høyere effektivitet i modulær montering.

2. Hvordan er korrosjonsbeskyttelse tilpasset globale prosjekter?

Standard varmgalvanisering (sinklag ≥86μm), består 96-timers saltspraytest uten å ruste;
For kystnære høysalt-, industri- og andre scenarier, en dobbel anti-korrosjonsløsning med varmgalvanisering og fluorkarbonbelegg er gitt, noe som forlenger levetiden til 35–40 år;
Alle festemidler er varmgalvaniserte, og boltforbindelser bruker Dacromet-belegg for å forhindre lokal korrosjon.

3. Hva er leveringssyklusen for tilpassede produkter?

Standardprodukter (15–30 meter): Tilgjengelig på lager, sendes innen 7–15 dager;
Tilpassede produkter (30–60 meter, inkludert spesielle anti-korrosjons-/lastkrav): Avhengig av design kompleksitet fullføres produksjonen på 20–45 dager, med installasjonsveiledning og teknisk støtte gitt.

4. Hvilke hovedpunkter trenger oppmerksomhet under installasjon og vedlikehold?

Installasjon: Må utføres av et team med høyhuskonstruksjonskvalifikasjoner, strengt montert i henhold til tegninger, med skruemoment som oppfyller standarder (M24-bolter ≥ 400 N·m) for å sikre vertikalitet;
Vedlikehold: Kontroller galvaniseringstykkelse og bolttetthet hvert 2. år; gjennomføre en omfattende inspeksjon etter tyfoner eller jordskjelv; reparere anti-korrosjonslaget hvert 3. år i kystnære områder, og mål på nytt jordingsmotstand hvert 1–2 år.

5. Hvilke internasjonale/nasjonale standarder overholder produktet?

Innenlandske standarder: GB/T 2694 "Technical Conditions for Manufacturing Transmission Line Towers", GB 50017 "Steel Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Internasjonale standarder: ISO 9001 kvalitetsstyringssystem, ASTM, DIN, JIS, etc., og kan gi tilsvarende samsvarsdokumenter i henhold til kravene i prosjektlandet.
