330kV overføringslinjevinkel ståltårn

Qingdao Anbang New Energys 330kV overføringslinjevinkelståltårn er et kjerneutstyr for høyspenning uavhengig utviklet og produsert av selskapet, basert på Kinas kraftkonstruksjonsbehov og utnytter produksjonsfordeler av sin egen fabrikk.

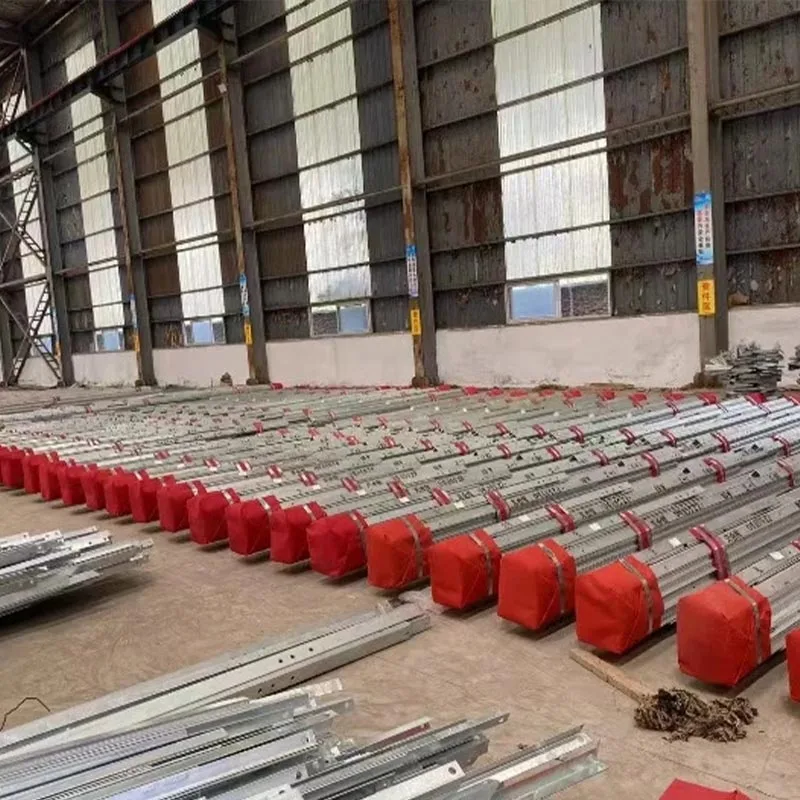

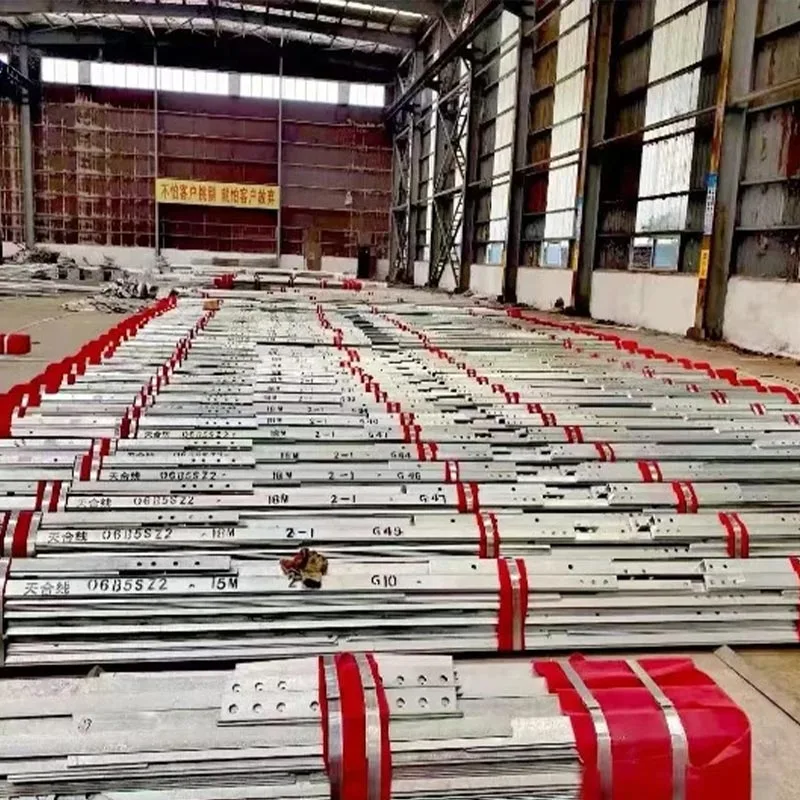

Dette tårnet er laget av høykvalitets vinkel stål Q235B, Q345B og Q420B, behandlet gjennom presis kutting, sveising, varmgalvanisering og andre strenge prosedyrer.

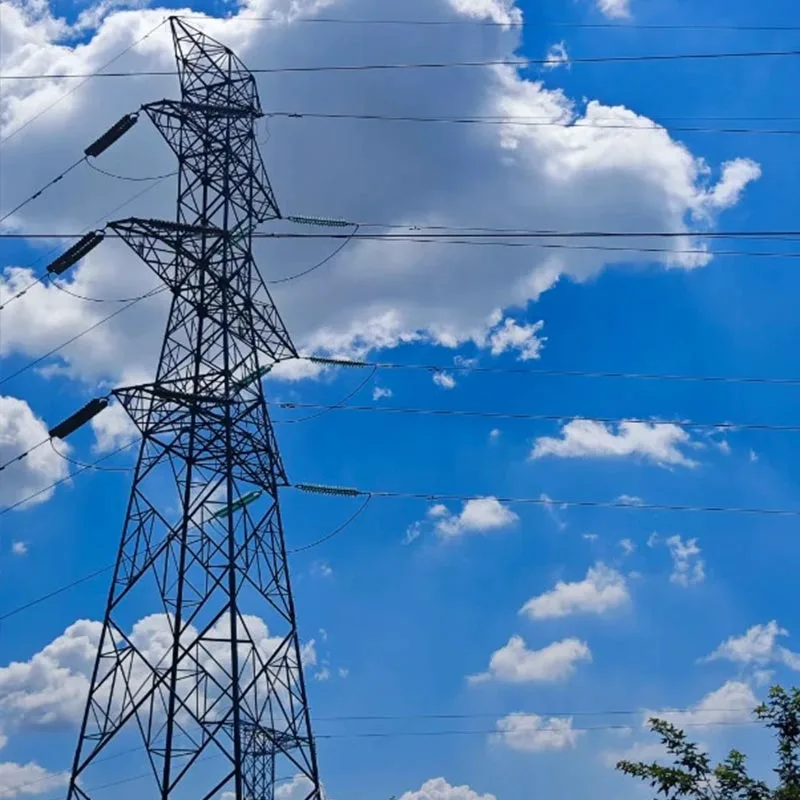

Det er et gitter selvbærende tårn, med komponenter som har enkelt eller kombinert vinkelståltverrsnitt, med en kompakt struktur, tydelig kraftfordeling og transparent lastoverføring.

Som kjernebærende anlegg for 330kV overføringslinjen har den fordeler inkludert høy styrke, høy stabilitet, vind- og jordskjelvmotstand, korrosjonsbestandighet og lang levetid. Den er egnet for ulike komplekse terreng som sletter, åser, fjell og kystområder.

Det møter kjernekravene til lederinstallasjon og isolatoroppheng for 330kV høyspentoverføringslinjer, følger strengt "Standards for Design of Overhead Transmission Line Towers", og gir en sikker, pålitelig, økonomisk, og effektiv helhetlig løsning for nasjonal og internasjonale kraftnett og regionale overføringsprosjekter, som støtter effektive tverrregionale kraftressurser overføring.

Parameterspesifikasjoner

Anbefalinger for modellvalg

30-40m tårn (tørr type) Gjeldende scenarier

sletteområder, forstads 330kV overføringslinjer, nettstasjons utgående linjer, konvensjonelle overføringsseksjoner med en horisontal spennvidde på 200-250m.

Anbefalte grunner: Kompakt struktur, lite fotavtrykk, økonomisk kostnad, tydelig stress distribusjon, praktisk installasjon, ikke behov for stort anleggsutstyr, egnet for områder med moderat befolkningstetthet og flatt terreng. Det er den foretrukne modellen for konvensjonelle seksjoner med 330 kV overføring linjer, med rimelig stålbruk og enestående kostnadsytelse.

40-50m tårn (kopptype) Gjeldende scenarier

Kuperte områder, overføringslinjer med middels spenn (horisontalt spenn 250-300m), seksjoner med få korridorbreddebegrensninger, tar hensyn til krav til forebygging av kontosignalforstyrrelser.

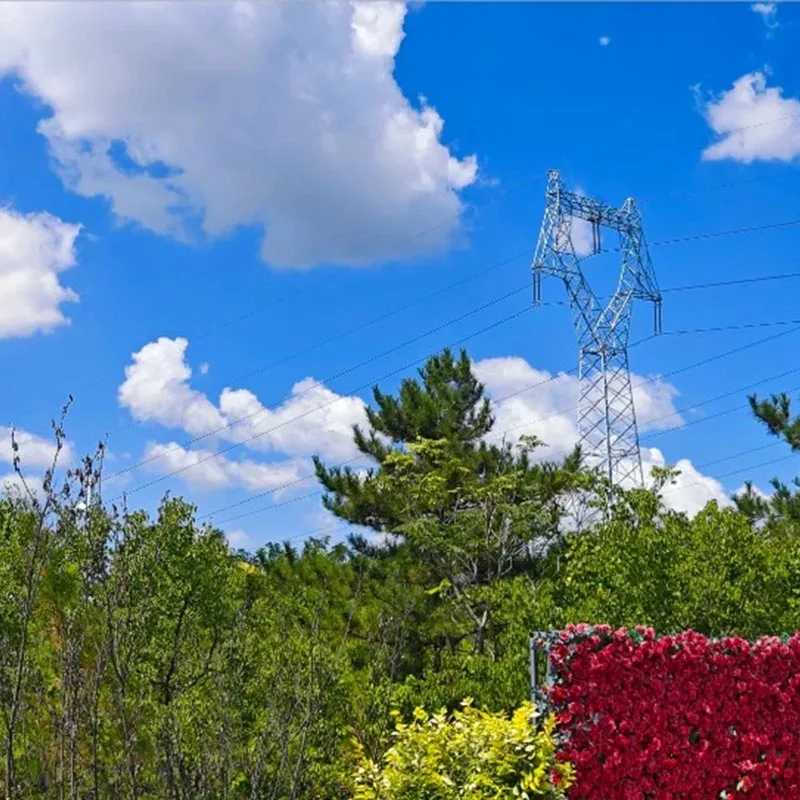

Anbefalte grunner: Ledere er arrangert i trefaset horisontal layout, rimelig belastet, høy stivhet, som effektivt sikrer sikker klaring for 330kV linjejordledninger, sterk vindmotstand, egnet for mildt kupert terreng og prosjekter som krever kontrollert overføringslinjekorridorbredde, enkel å installere og opprettholde.

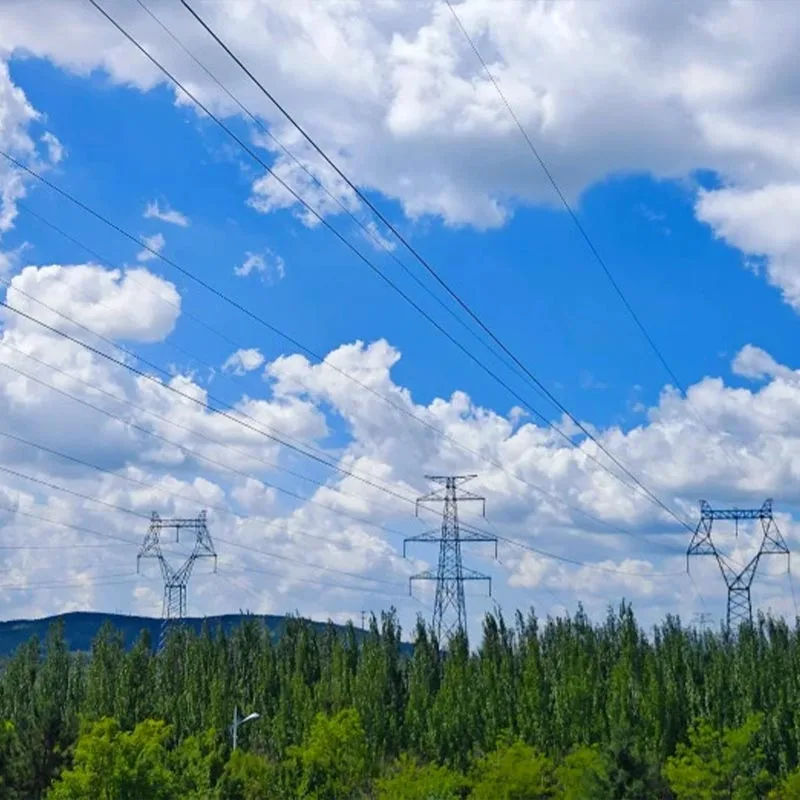

50-70m tårn (portal/forsterket type) Gjeldende scenarier

Fjellområder, avsidesliggende regioner, kystnære høyvindsoner, overføringslinjer med lang spenn (horisontalt spenn 300-400m), og spesielle strekninger som krysser eksisterende linjer.

Anbefalte grunner: Bruker forsterket vinkel stålskjøting, høy styrke, sterk stabilitet, kan tåle sterk vind, tung snø, saltsprut og andre tøffe værforhold; fundamentstress er rimelig, egnet for installasjon i komplekst terreng, som effektivt adresserer problemer med lastbæring og katastrofemotstand 330kV ledninger i fjell og kystområder. Noen modeller kan brukes som kryssende tårn.

Tilpassede tårn Gjeldende scenarier

Spesielt terreng (øyer, bratte bakker, sumper), spesielle laster (integrasjon med flere utstyr, kryssinger med store spenn), spesielt vær forhold (tunge isområder, sterke tyfonområder) og spesielle krav til utseende (landskapsintegrasjon). for 330kV overføringslinjeprosjekter.

Anbefalte grunner: Qingdao Anbang New Energys egen fabrikk kan tilpasse 330kV overføringslinje vinkelståltårnhøyde, strukturell form, materiale, anti-korrosjonsstandarder og bæreevne iht. til prosjekttegninger, terrengundersøkelsesrapporter og meteorologiske data levert av kunden, tilbud en-til-en design, produksjon og installasjon veiledning i en one-stop service, møter ulike spesielle prosjekter krav.

Virkelige tilfeller

Gansu Hexi Corridor 330kV Transmission Line Angle Steel Tower Project

Prosjektoversikt: Leveres med 12 sett med 50 meter lange portaltårn til Gansu Hexi Korridor 330kV overføringslinjeprosjekt, tilpasset lokale tørre, vindfulle og isende værforhold, med en horisontal bukt avstand på 300m. Ledertype: 2×LGJ400/35, jordledningstype: JLB20A-120.

Implementeringseffekt: Tårnene bruker Q345B høykvalitets vinkelstål og forbedret anti-korrosjonsprosesser som tåler lokale vinder på 29m/s og 10mm isbelastninger. Installasjonstiden var redusert med 25 %, og tårnene har fungert feilfritt til dags dato, noe som effektivt lindrer overbelastning av lokal linjekorridor, sikre regional kraftoverføringsstabilitet, og motta høy ros fra State Grid Gansu Electric Power Selskapet.

Shandong Qingdao 330kV transformatorstasjon utgående linje vinkel ståltårnprosjekt

Prosjektoversikt: Levert 8 sett med 35-meters tårn av portaltypen for de utgående linjeprosjekt av en 330kV transformatorstasjon i Qingdao, som forbinder transformatorstasjonen med hovedlinjen. Tilpasset forstadsterreng med begrenset areal og integrerte omgivelser.

Implementeringseffekt: Produktet har en kompakt struktur og praktisk installasjon, strengt kontrollerende land yrke. Vertikalitet og bæreevne oppfyller designstandarder, og passer perfekt til transmisjonsbehovene transformatorstasjonens utgående ende, som effektivt sikrer stabil utgang på 330 kV høyspentstrøm, og støtter oppgraderingen av Qingdaos regionale kraftnett, og passerer aksept av statens nett.

Shaanxi Weinan 330kV Transmission Line Reconstruction Angle Steel Tower Project

Prosjektoversikt: Deltok i oppgraderings- og høydeforbedringsprosjektet til 330kV Luoling-linjetårnene i Weinan, Shaanxi, leverer 9 sett med 40 meter forsterkede 330 kV overføringslinjevinkelståltårn (inkludert 4 strain tårn), erstatte gamle sementdobbelte stolper, og løse problemer med utilstrekkelig sikkerhetsavstand og svak motstand mot naturlig katastrofer i de eksisterende linjene.

Implementeringseffekt:Takket være høy styrke og stabilitet ble de det vellykket installert under kontinuerlig regnvær, og viser enestående evne til å motstå kraftig regn og sterk vind. Etter rekonstruksjon ble linjens driftsstabilitet kraftig forbedret, og forhindret effektivt storskala strømbrudd, og gir pålitelig støtte for strømforsyningen til Lingbao-omformerstasjonen i Henan fra Weinan-området, og fullføre den 10-dagers intensive gjenoppbyggingsoppgaven.
